Manipulacion del transductor

La forma de sostener y mover la sonda puede variar ligeramente según el tipo de examen y el equipo utilizado, pero estos principios generales te servirán de guía:

Posición de la Mano

La sonda de ultrasonido se sujeta generalmente con la mano dominante, en una posición similar a la de sostener un bolígrafo. Este agarre permite un control preciso sobre la dirección y el ángulo de la sonda, factores esenciales para obtener imágenes claras y detalladas de las estructuras internas del cuerpo. Al igual que ocurre al escribir, el usuario puede ajustar fácilmente la posición y la presión aplicadas, lo que es crucial para evitar distorsiones en la imagen.

☎️ 📱 Aunque el teléfono móvil ofrece una nueva forma de realizar ecografías, la técnica de exploración sigue siendo fundamental. Se recomienda sostener el teléfono con una mano firme y en una posición cómoda, similar a la de sostener una cámara. Una postura correcta te permitirá realizar movimientos suaves y precisos, evitando vibraciones que puedan afectar la calidad de la imagen. La pantalla táctil te permitirá ajustar los parámetros de la imagen y obtener los mejores resultados.

La presión ejercida sobre la sonda también debe ser cuidadosamente controlada. Es importante aplicar suficiente presión para garantizar un buen contacto entre la sonda y la piel, pero sin llegar a causar incomodidad o dolor al paciente. El ajuste de la presión, que suele realizarse con la mano dominante, contribuye a optimizar la calidad de la imagen. Sin embargo, en algunas exploraciones, puede ser necesario un ajuste delicado de presión para acceder a órganos o tejidos más profundos, una tarea que requiere tanto habilidad como sensibilidad por parte del profesional.

☎️ 📱La utilización de teléfonos móviles como transductores de ultrasonido permite obtener una representación cualitativa de la compresión de tejidos. Sin embargo, la limitada resolución espacial y temporal de los sensores, así como la falta de calibración precisa, impiden obtener imágenes cuantitativas comparables a las obtenidas con equipos médicos especializados. Se espera que futuras investigaciones y desarrollos tecnológicos permitan superar estas limitaciones.

Durante el procedimiento, la mano no dominante también puede encargarse de aplicar gel en el área a explorar, esencial para reducir el aire entre la sonda y la piel, lo cual mejora la transmisión de las ondas ultrasónicas. Además, esta misma mano facilita la operación del sistema de ultrasonido, permitiendo ajustes rápidos en el ordenador sin interrumpir el flujo del examen. La coordinación entre ambas manos es clave en este proceso, ya que permite realizar un examen eficiente y cómodo tanto para el profesional como para el paciente.

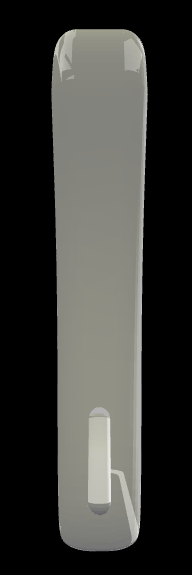

Marcas de Orientación en Sondas de Ecografía

Las sondas de ecografía están diseñadas con señales de orientación que ayudan a guiar al operador para obtener la imagen deseada. Estas marcas son cruciales para asegurar la correcta orientación y posicionamiento del transductor durante el examen.

Función de las Marcas de Orientación

Las marcas de orientación en las sondas cumplen varias funciones importantes:

• Indicación de Orientación: Las marcas ayudan a identificar la orientación del transductor en relación con la pantalla del ecógrafo. Esto es esencial para alinear la imagen correctamente y obtener datos precisos.
• Identificación de Partes: Las marcas también permiten identificar la parte anterior y posterior del transductor, lo cual es fundamental para realizar barridos y exploraciones correctas.

Tipos de Marcas de Orientación

Las marcas en las sondas pueden presentarse de varias formas:

• Relieves: Algunas sondas tienen marcas en relieve que se pueden sentir táctilmente, proporcionando una referencia física de orientación.
• Luces: Otras sondas utilizan luces que indican la orientación. Estas luces pueden ser visibles en la pantalla del ecógrafo y en la propia sonda.
• Logotipos: Los logotipos o símbolos en la sonda también pueden servir como marcas de orientación. Estos pueden ser visibles tanto en la pantalla como en la sonda misma.

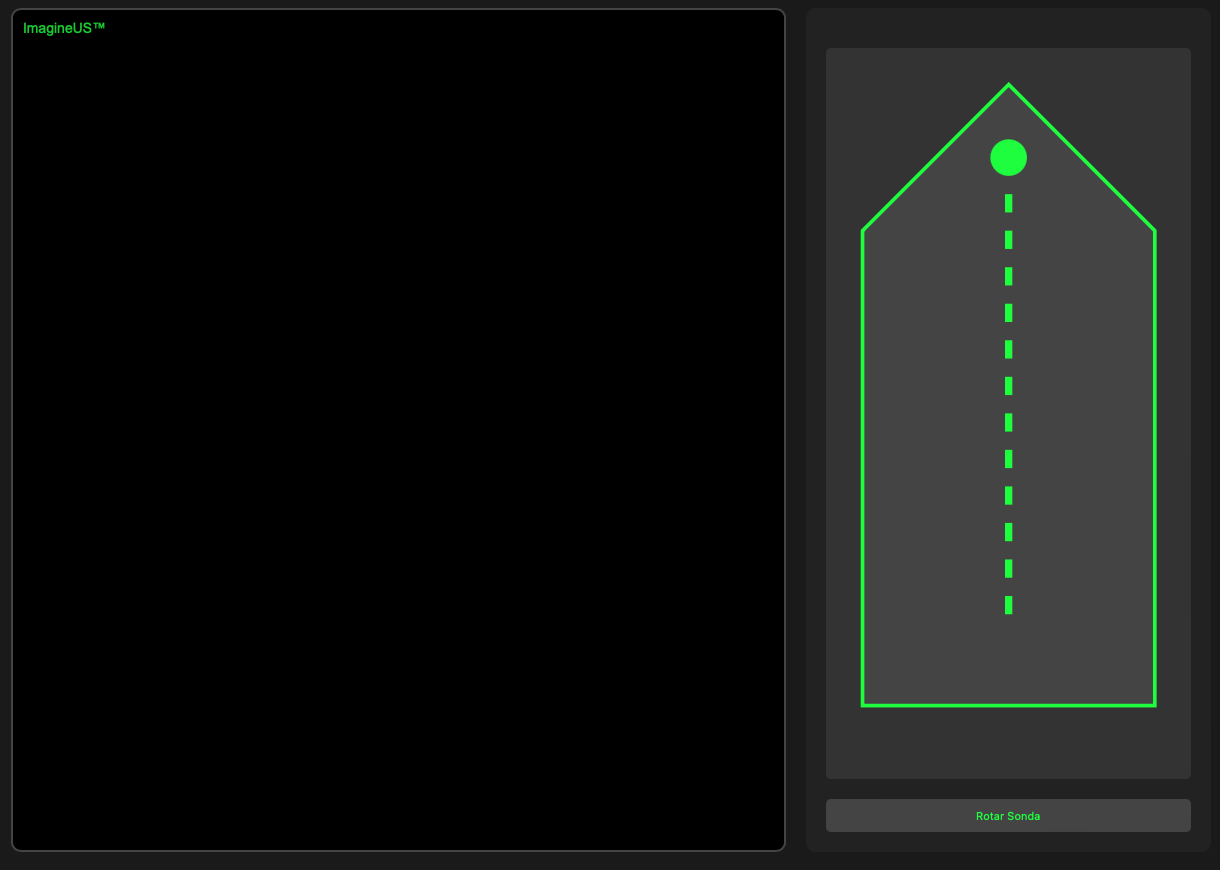

☎️ 📱Cuando entramos en el simulador, y accedemos aconectarle, nos guaira a la posicion correcta, para iniciar la exploracion, acuerdate de coloar o pensar en la colocacion sobre la posicion habitual de la mano es el tipo de estujdios que selecciones. es importante para que aprendras a registar todo el arco de posibildiades

Aspectos Complementarios en la Técnica de Sujeción

• Posición de los Dedos: Los dedos de la mano no dominante pueden utilizarse para estabilizar la sonda o aplicar presión ligera en puntos específicos, mejorando la visualización de ciertas estructuras.
• Adaptación a la Anatomía: La forma de sujetar la sonda puede variar según la zona anatómica explorada. Por ejemplo, en ecografías abdominales se suele utilizar una sujeción más relajada, mientras que en ecografías musculoesqueléticas puede ser necesario un agarre más firme.
• Ergonomía: Mantener una buena postura y técnica de sujeción adecuada ayuda a prevenir lesiones por movimientos repetitivos y a reducir la fatiga durante el examen.

Otros Aspectos a Considerar

• Tipos de Sondas: Existen diferentes tipos de sondas (lineales, convexas, microconvexas, endocavitarias, etc.), cada una con características y aplicaciones específicas. La técnica de sujeción puede variar según el tipo de sonda.
• Interfaz del Ecógrafo: La interfaz del ecógrafo puede influir en la forma en que se visualiza la marca de la sonda y en la facilidad de uso del equipo.
• Ecografía Transesofágica: En este tipo de ecografía, la marca de la sonda suele estar al lado derecho para facilitar la visualización de la anatomía esofágica.

Para obtener una buena imagen ecográfica, es fundamental sujetar correctamente la sonda. Al igual que en la escritura, donde primero se debe dominar el agarre del bolígrafo, en la ecografía es crucial desarrollar una técnica adecuada de sujeción y manipulación del transductor.

Desarrollo de Habilidad Oculomanual en Ecografía

Al igual que al escribir en un ordenador, se requiere desarrollar habilidad o destreza oculomanual para realizar una ecografía. Esto implica poder enfocarse en la pantalla y manipular el transductor de manera coordinada, de modo que refleje lo que los ojos están viendo constantemente.

La ecografía es una disciplina que fusiona el arte y la ciencia. La habilidad para manipular el transductor de manera precisa y coordinada, combinada con un profundo conocimiento de la anatomía, es fundamental para obtener imágenes de alta calidad. Al igual que un escultor da forma a un bloque de mármol, el ecógrafo utiliza el transductor para revelar la anatomía interna del paciente. La práctica repetida, la visualización constante de la imagen y la comprensión de los principios físicos de la ecografía permiten desarrollar una destreza manual refinada, esencial para realizar un examen ecográfico completo y preciso

Factores que Influyen en el Desarrollo de la Destreza Oculomanual en Ecografía

La calidad de las exploraciones ecográficas depende en gran medida de las habilidades técnicas y los conocimientos del operador. A continuación, se detallan los principales factores que influyen en el desempeño y en la calidad de las imágenes obtenidas:

1. Conocimiento Anatómico Profundo

Aunque no se relaciona directamente con la posición del cuerpo, un conocimiento sólido de la anatomía es fundamental. Este conocimiento permite al ecógrafo anticipar lo que debe encontrar en cada plano y ajustar sus movimientos en consecuencia, asegurando un diagnóstico preciso.

2. Comprensión de la Física del Ultrasonido

Entender cómo se producen las imágenes ecográficas, los diferentes tipos de transductores y sus características, ayuda a optimizar la adquisición de imágenes y a interpretar los hallazgos. Esto incluye conceptos como la ecogenicidad, la resolución y las limitaciones de la tecnología.

3. Entrenamiento Específico

Participar en cursos y talleres especializados en ecografía proporciona técnicas avanzadas y consejos prácticos para mejorar la destreza y la eficiencia en la exploración. Estas sesiones también ayudan a mantenerse actualizado con las últimas tecnologías y metodologías.

4. Retroalimentación

La revisión de las exploraciones por parte de un tutor experimentado permite identificar áreas de mejora y recibir consejos personalizados. Este proceso es invaluable para perfeccionar habilidades y abordar desafíos específicos en la práctica diaria.

5. Factores Psicológicos

La concentración, la atención, la capacidad de resolución de problemas y la gestión del estrés son aspectos críticos que influyen en el desempeño del ecógrafo. Mantener un estado mental óptimo mejora la precisión y la calidad de las exploraciones.

6. Ergonomía

Una postura correcta y cómoda, adaptada a cada exploración, reduce la fatiga y mejora la precisión de los movimientos. El uso adecuado del equipo y un entorno bien diseñado también contribuyen a una experiencia de trabajo más efectiva.

7. Experiencia Clínica

La experiencia acumulada en la realización de ecografías permite desarrollar una intuición clínica que guía los movimientos del transductor y facilita la interpretación de las imágenes. La práctica frecuente refuerza esta habilidad con el tiempo.

Ejercicios para Mejorar la Destreza Oculomanual

• Simuladores: Los simuladores de ecografía ofrecen un entorno seguro y controlado para practicar diferentes maniobras y mejorar la coordinación.
• Ejercicios Básicos: Practicar movimientos lineales, radiales y angulares con el transductor sobre un modelo o un phantom.
• Juegos de Video: Algunos juegos de video que requieren una coordinación ojo-mano pueden ayudar a mejorar esta habilidad.

El simulador ImagineUS es una herramienta invaluable para el entrenamiento en ecografía, ofreciendo un entorno seguro y controlado para desarrollar la destreza oculomanual. Al permitir practicar repetidamente diferentes maniobras en una variedad de escenarios clínicos simulados, este simulador facilita la adquisición de una técnica precisa y eficiente. Además, su capacidad para adaptarse a diferentes niveles de experiencia lo convierte en una herramienta útil tanto para estudiantes como para profesionales

Beneficios de una Buena Destreza Oculomanual en Ecografía

• Mayor Precisión: Permite obtener imágenes de mejor calidad y realizar mediciones más precisas.
• Menor Tiempo de Exploración: Una vez desarrollada la destreza, los exámenes se pueden realizar de manera más rápida y eficiente.
• Menor Fatiga: Una técnica adecuada reduce la fatiga muscular y articular.
• Mayor Satisfacción Profesional: La capacidad de obtener imágenes de alta calidad y realizar diagnósticos precisos aumenta la satisfacción profesional.

Sincronizacion imagen ecográfica

Al realizar una ecografía, es fundamental comprender la orientación de la sonda y su representación en la pantalla. La sonda de ultrasonido cuenta con un marcador o punto de referencia, generalmente una pequeña marca en un borde, que indica su orientación. Este marcador se refleja en la pantalla del ordenador para mantener la coherencia visual: en la mayoría de los sistemas, el marcador en la sonda se representa en el lado izquierdo de la imagen. De esta manera, si el marcador está dirigido hacia la cabeza del paciente, la parte superior de la pantalla mostrará el área más cercana a la cabeza, mientras que si se orienta hacia la derecha del paciente, la pantalla mostrará esta dirección en el lado izquierdo.

La posición del paciente también influye en la visualización. En la mayoría de los estudios, el paciente se coloca en decúbito supino (acostado boca arriba), lo que facilita una orientación constante en la pantalla y permite que el operador ajuste la sonda y la imagen de manera precisa. La pantalla mostrará las estructuras en una orientación que sigue el posicionamiento anatómico: la parte superior de la pantalla representa la superficie de la piel, mientras que la profundidad del cuerpo se observa en la parte inferior de la imagen.

La pantalla de la ecografía está equipada con una barra de grises, que permite al operador evaluar la intensidad de los ecos reflejados según los tonos de gris. Las áreas brillantes, denominadas hiperecoicas, representan ecos fuertes, mientras que las zonas oscuras (hipoecoicas o anecoicas) corresponden a ecos débiles o nulos. A la derecha de la pantalla, se encuentran los datos del paciente, junto al logotipo de la empresa fabricante del equipo. En la ecocardiografía, esta disposición puede variar para facilitar el estudio del corazón.

Junto a la imagen principal, el sistema muestra parámetros técnicos esenciales para la correcta interpretación de la ecografía. Estos incluyen:

• Filtros: Ayudan a reducir el ruido de la imagen, aumentando su claridad.
• Ganancia: Permite ajustar el brillo general de la imagen, mejorando la visibilidad de detalles específicos.
• Frecuencia: Indica la frecuencia de la onda de ultrasonido, seleccionada según la profundidad y la estructura de interés.
• Rango dinámico: Controla el contraste de la imagen, desde un rango amplio (más detalles de sombra) a un rango estrecho (mayor contraste).
• Profundidad: Define la profundidad de exploración, ajustada según el área a estudiar.
• Regla de medición: Proporciona un sistema de medidas en la pantalla para evaluar dimensiones anatómicas.
• Sistema de mediciones y TCG: La ganancia y el control de tiempo de ganancia (TCG) ajustan la sensibilidad a diferentes profundidades, equilibrando la intensidad de la imagen.
• Penetración y potencia: Los controles de penetración y potencia regulan la profundidad y la intensidad de las ondas, respetando siempre el principio ALARA.
• Pictograma anatómico: Representa la posición de la sonda en el cuerpo del paciente, ayudando a la orientación durante el examen.

Todos estos parámetros se ajustan en tiempo real para optimizar la claridad y precisión de la imagen ecográfica, proporcionando al profesional médico una herramienta diagnóstica detallada y fiable. La disposición de los elementos en pantalla y los ajustes permiten obtener una imagen completa y bien orientada del interior del cuerpo, con todas las variables de calidad controladas para realizar un análisis diagnóstico efectivo.

La precisión en una ecografía depende en gran medida de la correcta manipulación de la sonda y de la interpretación de la imagen en función de los ángulos de inclinación, puntos de referencia y planos anatómicos involucrados. Estos elementos, junto con un pictograma o representación gráfica en pantalla, ayudan a mantener una orientación clara durante el examen y a asegurar que las estructuras anatómicas se visualicen de manera óptima.

Ángulos de inclinación: Al colocar la sonda sobre la piel, el operador puede ajustar su ángulo de inclinación para optimizar la captura de ecos. Los ángulos de inclinación controlan la dirección en la que viajan las ondas de ultrasonido, lo cual es fundamental para enfocar en estructuras específicas y evitar artefactos o zonas de sombra. Por ejemplo, al escanear un vaso sanguíneo, se recomienda un ángulo de entre 45 y 60 grados para obtener una señal de retorno precisa y reducir el riesgo de imágenes distorsionadas.

Puntos de referencia: La sonda suele tener un marcador, generalmente en forma de muesca o punto, que actúa como referencia visual en la imagen ecográfica. Esta referencia permite al operador identificar fácilmente la orientación de la imagen en pantalla. En la mayoría de los estudios, el marcador en la sonda se orienta hacia una referencia anatómica, como la cabeza o el lado derecho del paciente, asegurando que la representación visual coincida con la posición real del órgano o tejido examinado.

Planos de inclinación y planos anatómicos: La ecografía puede visualizarse en diferentes planos, principalmente el plano sagital (longitudinal) y el plano transversal. La inclinación de la sonda con respecto a estos planos permite examinar distintos cortes y profundidades del cuerpo, proporcionando una perspectiva tridimensional de las estructuras internas. En el plano sagital, por ejemplo, la sonda se posiciona paralela a la longitud del cuerpo, mostrando una sección desde la cabeza hacia los pies. En el plano transversal, la sonda se coloca perpendicular al eje largo del cuerpo, generando una vista en sección del área explorada.

Representación en pictograma: Para simplificar la orientación del operador, en la pantalla ecográfica suele aparecer un pictograma o representación gráfica de la posición de la sonda sobre el cuerpo. Este pictograma indica el ángulo de inclinación, la dirección del marcador y el plano anatómico de la imagen, lo cual es crucial para realizar exploraciones sistemáticas y reproducibles. Gracias a esta representación, el operador puede ajustar rápidamente la sonda según los planos anatómicos y obtener una vista detallada y bien orientada de las estructuras de interés.

En conjunto, los ángulos, puntos de referencia y planos de inclinación son esenciales para maximizar la precisión y calidad de la ecografía. Estos elementos, junto con el pictograma en pantalla, aseguran que el operador pueda interpretar la imagen de manera clara y eficiente, brindando una guía visual precisa que facilita el diagnóstico.

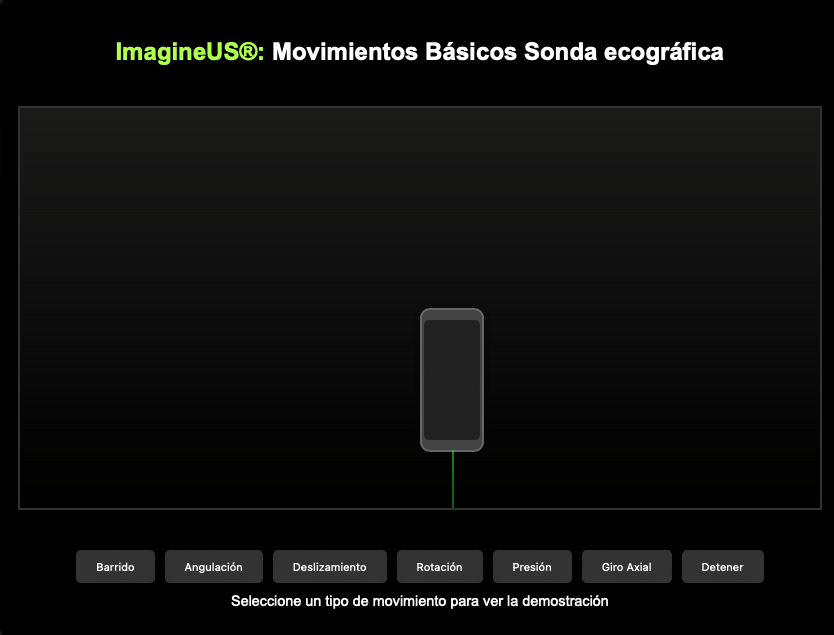

Nomenclatura de la Manipulación de la Sonda en Ecografía

Presión

La presión se refiere al aumento de la fuerza con la que se empuja la sonda sobre la piel o el tejido. Ajustar la presión adecuada es crucial para obtener una buena imagen sin causar molestias al paciente. Demasiada presión puede comprimir el tejido y distorsionar la imagen, mientras que muy poca presión puede resultar en un contacto insuficiente y pérdida de la calidad de la imagen.

Deslizamiento

El deslizamiento implica el desplazamiento de la sonda a lo largo de la piel y la zona que se explora. La sonda puede moverse en varias direcciones: superior, inferior, distal, proximal, lateral o medial. Este movimiento es esencial para explorar áreas extensas y obtener una visión completa del tejido o estructura de interés.

Abanico/Inclinación

La inclinación o abanico se refiere a la modificación del ángulo de la sonda, de manera que deje de ser perpendicular a la piel. Al "abanicar" la sonda, se explora el tejido directamente debajo del transductor, produciendo múltiples imágenes transversales de una estructura. Esto es útil para visualizar estructuras en diferentes planos y obtener una imagen más completa.

Rotación

La rotación implica girar la sonda alrededor de su línea media. Este movimiento permite obtener imágenes del foco de interés desde diferentes ángulos o planos, lo cual puede revelar detalles anatómicos adicionales que no son visibles desde un solo plano.

Balanceo

El balanceo consiste en cambiar la dirección en la que se transmite el haz de ultrasonido alterando el ángulo de la sonda a la izquierda y a la derecha. Este movimiento "en el plano" es útil para explorar estructuras complejas y mejorar la visualización de áreas específicas.

Movimientos de la Sonda

• Lineales: Se utilizan para explorar estructuras superficiales o para seguir una estructura a lo largo de su eje.
• Radiales: Se utilizan para explorar estructuras en diferentes planos.
• Angulares: Se utilizan para optimizar la visualización de estructuras específicas, cambiando el ángulo de incidencia del haz de ultrasonido.
• Rotatorios: Se utilizan para obtener una visión completa de una estructura.

Importancia de la Visualización Mental

• Planificación de la Exploración: Antes de iniciar un examen, es fundamental tener una idea clara de las estructuras a visualizar y la secuencia de exploración.
• Relación entre Movimiento e Imagen: Comprender cómo cada movimiento de la sonda afecta la imagen es esencial. Por ejemplo, un ligero giro puede revelar detalles anatómicos adicionales.

Adaptación a la Anatomía

• Curvatura Corporal: La anatomía del paciente influye en los movimientos de la sonda. En exploraciones abdominales, la curvatura de la pared abdominal puede requerir movimientos más complejos.
• Accesibilidad: La accesibilidad a la zona a explorar condiciona los movimientos. En zonas como el retroperitoneo, puede ser necesario utilizar maniobras especiales para obtener una buena ventana acústica.

Otros Movimientos y Técnicas

• Zoom: Permite ampliar una zona de interés para obtener mayor detalle.
• Color Doppler: Visualiza el flujo sanguíneo y evalúa la vascularización de los tejidos.
• Power Doppler: Proporciona información sobre la presencia de flujo sanguíneo en tejidos con baja velocidad de flujo.
• Armónica: Mejora la calidad de la imagen al reducir artefactos y mejorar la resolución.

Ejemplos Prácticos

• Exploración Tiroidea: Se utilizan movimientos lineales y angulares para visualizar los lóbulos tiroideos, el istmo y los nódulos.
• Exploración Abdominal: Se combinan movimientos lineales, radiales y angulares para explorar el hígado, la vesícula biliar, el páncreas y otros órganos abdominales.
• Exploración Obstétrica: Se utilizan movimientos suaves y delicados para evitar molestar al feto y obtener imágenes claras de sus estructuras.

La Práctica Hace al Maestro

La destreza en la manipulación de la sonda se adquiere con la práctica. Es fundamental realizar exploraciones de forma regular y buscar la supervisión de un ecógrafo experimentado para mejorar las habilidades y obtener imágenes de alta calidad.

Estudio Ergonómico de la Fuerza durante la Exploración

Sujeción Adecuada de la Sonda

La sonda, que es el dispositivo principal de la ecografía, debe sujetarse correctamente para obtener los mejores resultados. Aquí se presentan algunos aspectos clave de la sujeción adecuada de la sonda:

Colocación Cercana al Paciente

Es importante colocar la sonda lo más cerca posible del paciente. Pensemos en la analogía de intentar escribir con el extremo de un bolígrafo: perderíamos destreza y control. Del mismo modo, debemos sujetar la sonda cerca del punto de contacto con el paciente para tener un mayor control y precisión en la exploración.

Agarre sin Esfuerzo

Al sujetar la sonda, debemos hacerlo de manera que no suponga un esfuerzo excesivo. Nuestra mano y brazo deben reposar de forma natural sobre la sonda, lo que nos permitirá ejercer la presión necesaria sin esfuerzo adicional. Un agarre relajado pero firme es óptimo para evitar la fatiga y obtener una manipulación más estable.

Evitar el Agarre desde el Cable

Es importante evitar sujetar la sonda desde el cable o cuello de la sonda, ya que esto puede dificultar el equilibrio y la estabilidad. Al hacerlo, los dedos tienden a tensarse rápidamente, lo cual puede generar movimientos innecesarios e indeseados durante el examen. En su lugar, es recomendable sujetar la sonda por el mango o cuerpo principal, lo más cerca posible de la cabeza del transductor.

Principios Básicos de Sujeción en Ecografía

En la realización de una ecografía, es fundamental desarrollar una habilidad o destreza oculomanual. Este concepto es similar a lo que ocurre cuando se juega en un ordenador o se escribe en él: mientras se observa la pantalla, se teclean las letras de manera coordinada. De igual forma, en la ecografía, necesitamos coordinar la visión con el manejo del transductor para que refleje lo que nuestros ojos están viendo.

Importancia de la Atención a la Imagen

Así como en la escritura o en el uso de un ordenador, es esencial fijar nuestra atención en la imagen obtenida en la ecografía, sin distraernos con la anatomía del paciente o las herramientas de adquisición. Una atención completa a la imagen permite una interpretación más precisa y una mejor calidad en el diagnóstico.

Conocimiento de Anatomía y Patología

Aunque conocer la anatomía y la patología de la zona a estudiar es crucial, el primer paso es adquirir buenos hábitos en la sujeción del transductor. Esto se asemeja a aprender a escribir, donde primero se debe dominar la técnica antes de poder concentrarse en el contenido.

Características del Transductor

El transductor, similar en tamaño a un teléfono móvil y con un peso ligeramente superior, es el elemento principal en una ecografía. Debe sujetarse correctamente para obtener resultados óptimos.

Principios de Sujeción del Transductor

• Colocación Cercana al Paciente: La sonda debe mantenerse lo más cerca posible del área a explorar. Esto es comparable a intentar escribir con el extremo de un bolígrafo: perderíamos precisión si la sonda estuviera demasiado lejos del paciente.
• Agarre sin Esfuerzo: Al sujetar la sonda, debe hacerse de manera que no se requiera un esfuerzo excesivo. La mano y el brazo deben descansar naturalmente sobre la sonda, permitiendo un control preciso y evitando la fatiga.
• Evitar el Agarre desde el Cable: Evita sujetar la sonda desde el cable o cuello, ya que esto puede causar inestabilidad. En su lugar, agarra la sonda por el mango o cuerpo principal, lo más cerca posible de la cabeza del transductor. Esto asegura un manejo más estable y evita movimientos indeseados.

Orientación en la Imagen Ecográfica: Planos y Tipos de Escaneo

La orientación de las imágenes ecográficas es fundamental para interpretar correctamente las estructuras anatómicas y realizar diagnósticos precisos. En ecografía, los distintos planos y tipos de exploración ofrecen perspectivas variadas y nos permiten observar detalles específicos de los tejidos y órganos. Estos enfoques se basan en la dirección en la que se coloca la sonda y la profundidad a la que se ajusta para cada tipo de imagen.

Plano Sagital

El plano sagital, también conocido como plano longitudinal, representa una vista desde el lado del cuerpo, dividiéndolo en mitades derecha e izquierda. En ecografía, el escaneo en este plano permite ver las estructuras desde un ángulo que revela su longitud y relación vertical. Cuando se obtiene una imagen en el plano sagital, se pueden observar órganos de forma completa y en toda su longitud, como en el caso del corazón o el hígado, lo que ayuda a evaluar su tamaño y posición en relación con otras estructuras.

Plano Transversal o Cross Section

El plano transversal, o "cross section," corta el cuerpo de forma perpendicular al eje longitudinal, separando las partes superior e inferior. En este tipo de escaneo, la sonda se coloca de forma horizontal, y la imagen resultante muestra una sección transversal de la anatomía. Es como si se viera un corte de un órgano o tejido desde arriba, proporcionando una vista detallada de su anchura y contorno. Este plano es muy útil para analizar la forma y la relación entre los órganos en una misma región.

Oblique Scan (Escaneo Oblícuo)

El escaneo oblicuo es una técnica en la que la sonda se inclina en un ángulo diagonal en lugar de alinearla estrictamente con el plano sagital o transversal. Esto permite obtener imágenes en ángulos intermedios que no se consiguen en los otros planos, revelando detalles que pueden ser cruciales para identificar lesiones o anomalías que no se observarían en un plano sagital o transversal tradicional. El escaneo oblicuo es particularmente útil en áreas del cuerpo donde las estructuras no son perfectamente rectas, como en el caso del cuello o los músculos.

Panorámica

La técnica panorámica en ecografía permite al operador captar imágenes de un área extensa al mover la sonda de manera continua sobre la superficie de la piel. Esto se traduce en una imagen que abarca más allá del campo visual limitado de un único disparo de ecografía, generando una visión completa de estructuras largas o grandes. Esta técnica es muy útil en estudios musculoesqueléticos o en la evaluación de lesiones extensas, ya que brinda una imagen continua y amplia de la región en estudio.

Navegación (Navigation)

La navegación en ecografía se refiere al uso de la sonda para guiarse a través de diferentes planos y puntos de vista. La capacidad de pasar de un plano a otro y realizar ajustes en tiempo real permite obtener una visión tridimensional mental del área en estudio. Esta técnica se basa en movimientos precisos de la sonda, en donde el operador, al combinar distintos ángulos y planos, construye una interpretación espacial completa de las estructuras anatómicas.

La orientación en la ecografía es un componente crítico del proceso diagnóstico, y comprender los planos sagital, transversal, oblicuo y las técnicas como la panorámica y la navegación mejora la precisión de la exploración. Cada enfoque contribuye a una visualización específica de la anatomía y permite al operador tomar decisiones informadas sobre el estado de los tejidos y órganos, obteniendo así un diagnóstico más detallado y exacto.

Resumen de Consejos para la Práctica Ecográfica

Preparación y Paciente

• Asegura la comodidad y postura correcta del paciente.
• Usa almohadas o apoyos según sea necesario.

Técnicas de Manejo

• Estabilidad de la Sonda: Apoya la muñeca o el brazo para evitar imágenes borrosas.
• Movimientos Suaves: Realiza movimientos controlados para obtener imágenes claras.
• Inclinación: Experimenta con el ángulo de la sonda para descubrir mejores vistas.

Optimización de Imagen

• Ajusta continuamente la ganancia y la profundidad.
• Usa abundante gel para mejorar la transmisión sonora.
• Congela imágenes importantes para analizarlas en detalle.

Organización y Ritmo

• Mantén el área de trabajo ordenada y los elementos necesarios a mano.
• Realiza el procedimiento sin prisas para garantizar precisión.

Autocuidado del Operador

• Toma pausas para descansar la mano y evitar fatiga.
• Busca mejorar continuamente las técnicas y habilidades.

Aspectos Fundamentales

• Asegura un buen contacto entre la sonda y la piel.
• Aplica presión uniforme y monitorea en tiempo real para ajustar la imagen.

Estos principios y consejos ayudan a realizar exploraciones eficientes, con menor esfuerzo físico y diagnósticos más precisos.
