Artefactos esenciales en ecografía
El ruido que ayuda
En una de las primeras exploraciones, un médico apreció una sombra oscura detrás de una masa en el abdomen de un paciente. Inicialmente, al no explicarse qué significaba, lo relacionó con un artefacto, un error en la imagen. Sin embargo, al repetir el examen y comparar con otros pacientes, se dio cuenta de que esa sombra siempre aparecía asociada a la misma masa. Intrigado, decidió realizar una cirugía exploratoria, en la cual se descubrió un tumor con una cápsula calcificada, la causa de la sombra. Ese fue el momento en el que comprendió que los artefactos no siempre eran enemigos, sino que podían ser pistas valiosas para descubrir lo desconocido.
Introducción
¿Qué es un artefacto en ecografía?
Un artefacto en ecografía es cualquier estructura o señal que aparece en una imagen ecográfica pero que no corresponde a una estructura anatómica real. Son como "ruidos" o distorsiones en la imagen que pueden dificultar la interpretación y el diagnóstico. Estos fenómenos pueden engañar al ojo inexperto, pero en realidad debemos interpretarlos como pistas escondidas de un rompecabezas. Al comprender los mecanismos de formación de los distintos artefactos, como la sombra acústica, la reverberación y el refuerzo posterior, podemos utilizarlos como herramientas diagnósticas. Por ejemplo, la sombra acústica detrás de un cálculo renal no solo confirma su presencia, sino que también nos brinda información sobre su composición. Esta guía te ayudará a descifrar estos enigmas y a aprovechar al máximo la información que ofrecen las imágenes ecográficas.
Tipos de Artefactos
La ecografía, como cualquier técnica de imagen, está sujeta a la aparición de artefactos que pueden comprometer la precisión del diagnóstico si no son correctamente identificados. Existen muchas clasificaciones, pero en esta guía inicial nos focalizamos en los artefactos más comunes, proporcionando al lector una base sólida para su interpretación. Para aquellos interesados en una exploración más profunda, se recomiendan los módulos avanzados, donde se abordan los artefactos específicos de cada modalidad y los factores físicos que influyen en su formación, identificación, resolución, mitigación..
1. Sombra Acústica
La sombra acústicaÁrea oscura detrás de estructuras densas es un artefacto ecográfico que se produce cuando el haz de ultrasonido encuentra una estructura densa o altamente reflectante, como cálculos biliares, huesos o áreas calcificadas. Esta interacción provoca una absorción o reflexión casi total de las ondas de sonido, generando una zona oscura o "sombra" justo detrás de la estructura en la imagen ecográfica.

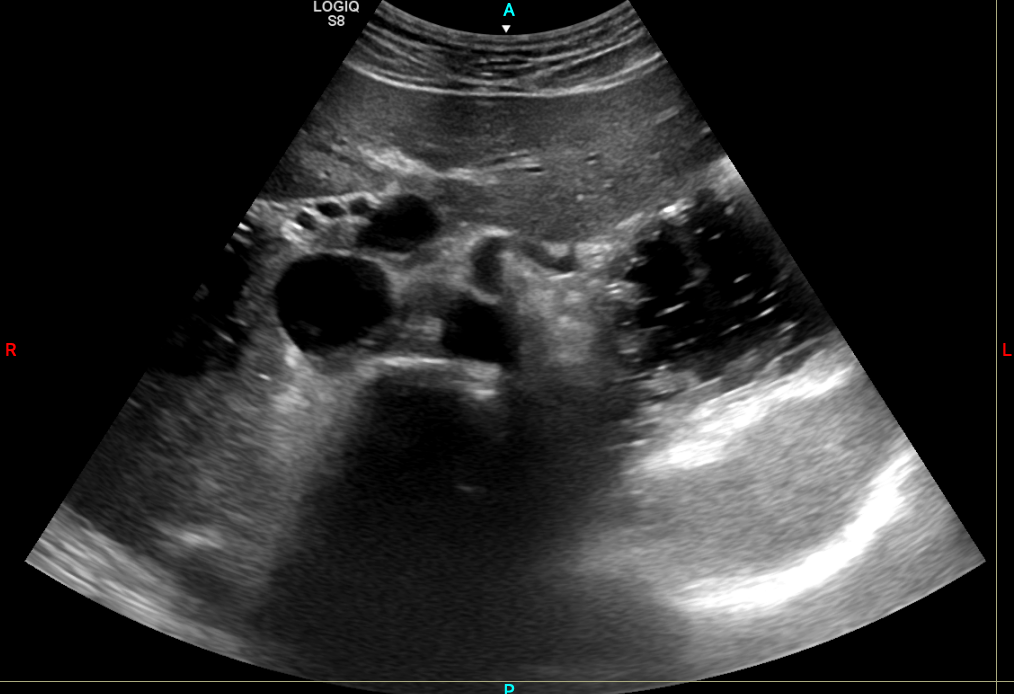

Figura 1: Aprecia en este corte axial subxifoideo, como posterior a la aorta abdominal, se aprecia una sombra ...
Figura 2: Aprecia en este video el artefacto de sombra posterior, provocado por el marco oseo de las falanges
Entendiendo la Sombra Acústica: Bases Físicas
Este fenómeno se basa en principios de impedancia acústica, reflexión, transmisión y atenuación. La clave está en la impedancia acústica, una propiedad que depende de la densidad del medio y la velocidad del sonido en dicho medio:
Z = ρ × c
Z: Impedancia acústica
ρ: Densidad del medio
c: Velocidad del sonido en el medio
Pulsa sobre la imagen para acceder.

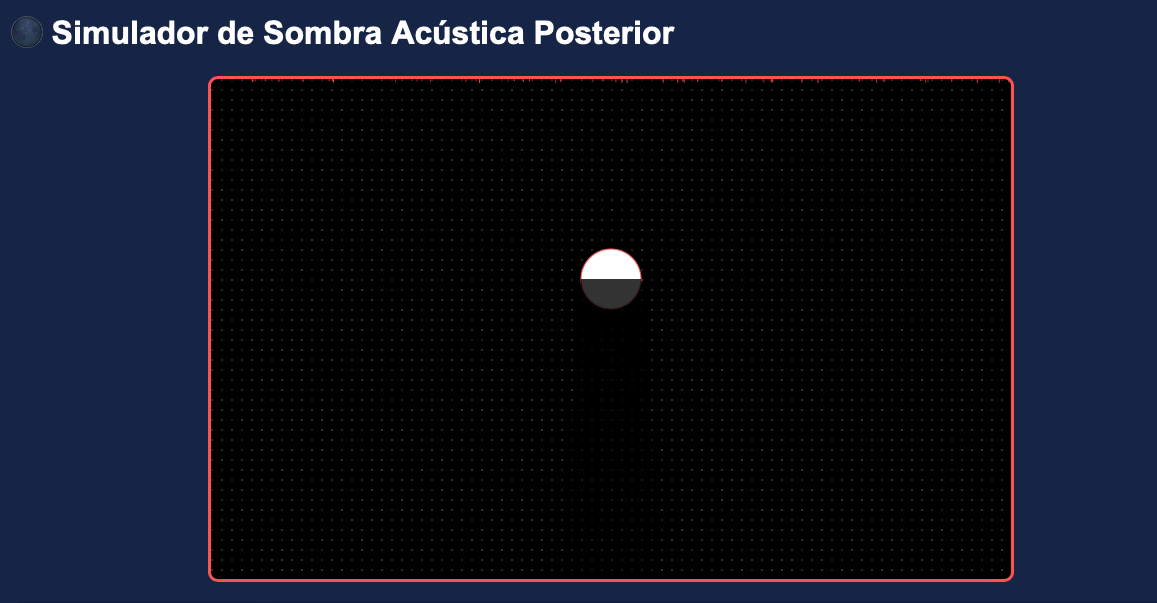

Figura 3: Este tutorial te explica como cuando el haz incide sobre una estructura con alta impedancia acústica, como un cálculo, casi toda la energía se refleja.
Ir a Imagineus®

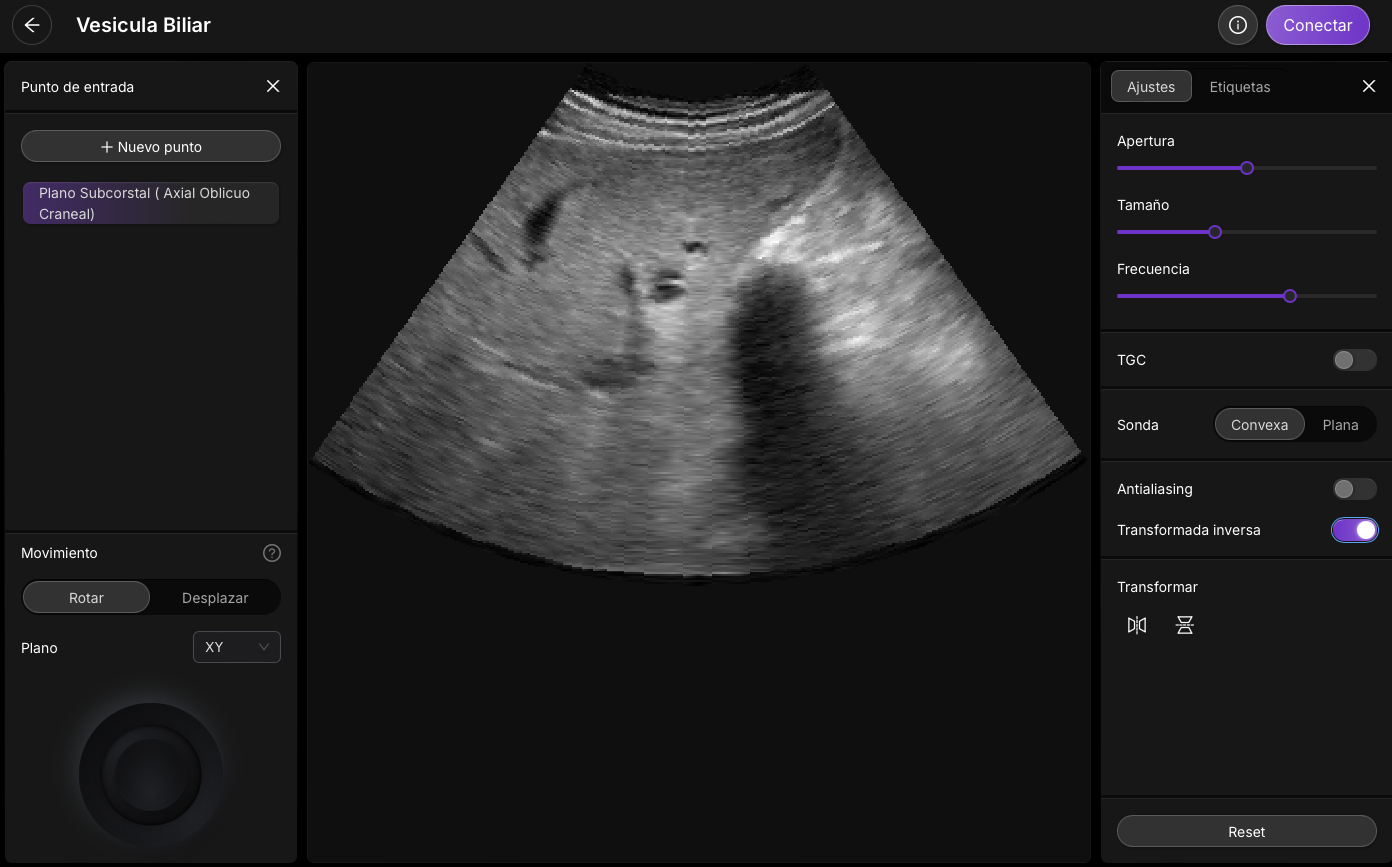

ImageUs 1: Ecografía abdominal en paciente con dispepsia abdominal, donde se aprecia una estructura que muestra una imagen hiperecogenica lineal curvada que genera un artefacto de sombra acustica posterior. Practica con ImagineUS
Importancia diagnóstica
La sombra acústica posterior es un artefacto ecográfico de gran valor diagnóstico. Su presencia indica que la estructura que la produce es densa, como un cálculo, hueso o calcificación. Esta característica permite diferenciar entre lesiones sólidas y quísticas, y es especialmente útil para identificar cálculos biliares, renales o en otros tejidos.
Importancia clínica
La sombra acústica posterior tiene importantes implicaciones clínicas. Al confirmar la presencia de estructuras densas, orienta al médico hacia el tratamiento más adecuado. Por ejemplo, si se detecta un cálculo renal con sombra acústica, se puede considerar la litotricia como opción terapéutica. Además, permite el seguimiento de lesiones calcificadas a lo largo del tiempo.
2. Refuerzo Posterior
El refuerzo posteriorÁrea brillante detrás de estructuras llenas de líquido es un artefacto que ocurre cuando las ondas ultrasónicas atraviesan una estructura llena de líquido. Este fenómeno se observa frecuentemente en estructuras como quistes o la vejiga, donde los líquidos, al tener menor atenuación que los tejidos sólidos, permiten un mayor paso de las ondas ultrasónicas, resultando en un área más brillante o "refuerzo" posterior a la estructura.
Ecografía: La vena Cava Inferior muestra un claro artefacto de refuerzo acústico posterior

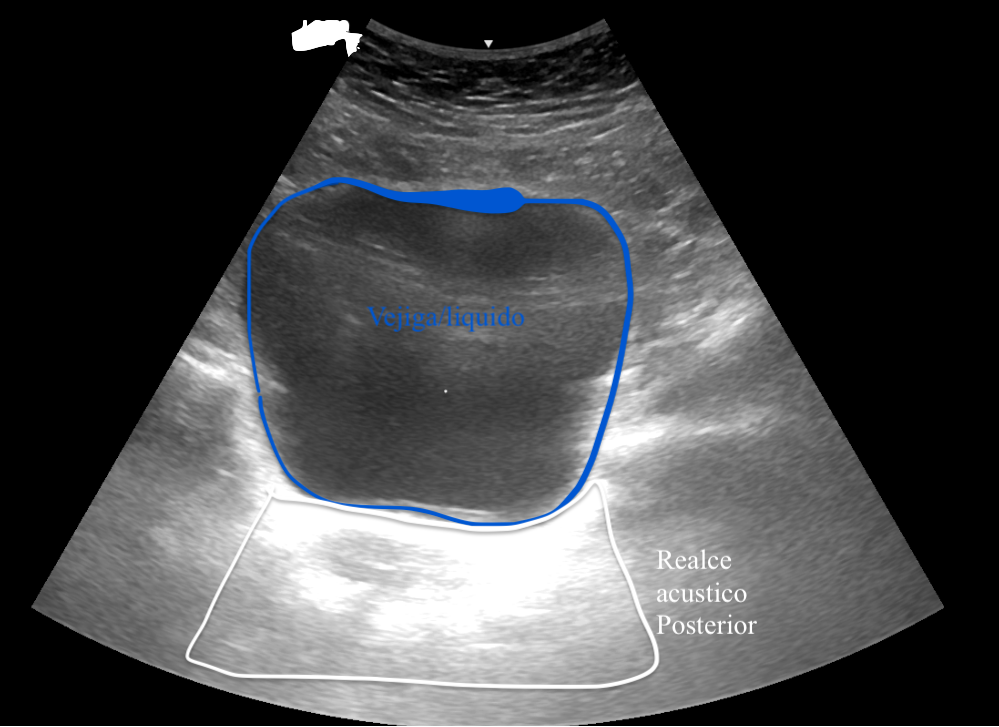

Corte suprapúbico de vejiga mostrando refuerzo acústico posterior característico
Relevancia Clínica
- Facilita la diferenciación entre estructuras quísticas y masas sólidas
- Permite identificar estructuras anatómicas con contenido líquido
- Ayuda en el diagnóstico diferencial de lesiones benignas
- Crucial para la evaluación de estructuras como vejiga, quistes ováricos y hepáticos
Accede al simulador interactivo docente

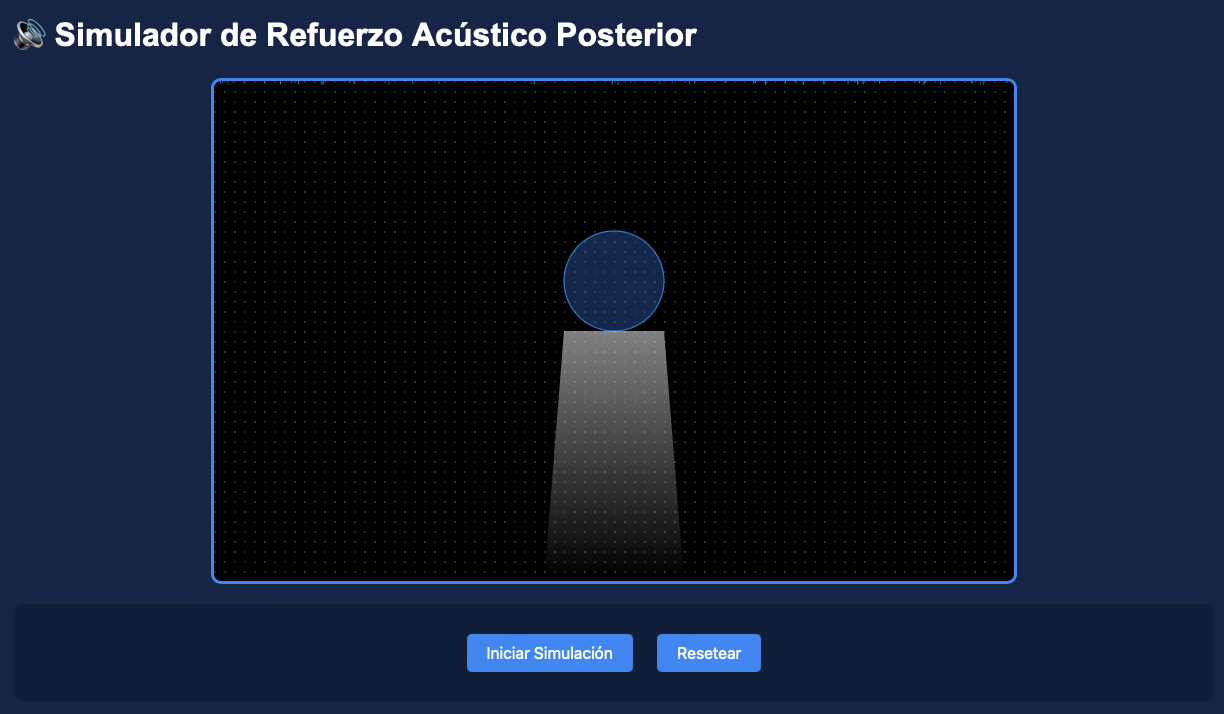

Simulador interactivo del artefacto de refuerzo acústico posterior
Explora Imagineus®
Simulación de adquisición de imágenes vesicales con variaciones del refuerzo acústico según el ángulo de incidencia
Importancia Diagnóstica
Este artefacto es fundamental para:
- El diagnóstico diferencial entre masas quísticas y sólidas
- La evaluación de estructuras anatómicas con contenido líquido
- La identificación de lesiones sin interfases internas detectables
- La caracterización de tejidos en zonas fibrosas
3. Reverberación
La reverberaciónEcos repetitivos que crean líneas paralelas en la imagen es un artefacto que se produce cuando el haz de ultrasonido queda atrapado entre dos superficies altamente reflectantes, como gas, hueso o metal. Este fenómeno genera múltiples ecos que aparecen como una serie de líneas paralelas en la imagen de ultrasonido.

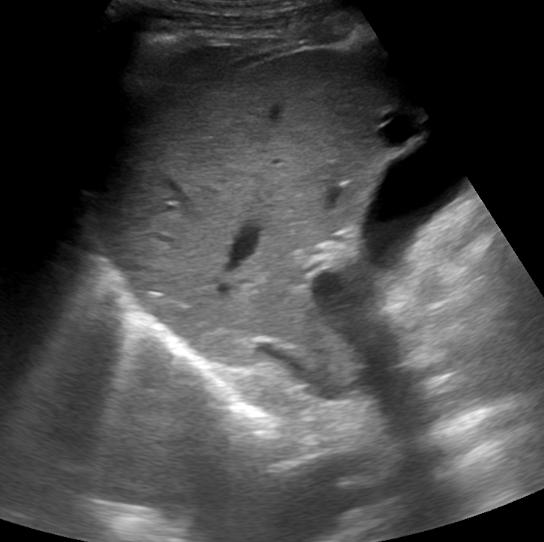

Artefacto de reverberación en región diafragmática
Reverberación durante estudio de movilidad esofágica
Características Principales
- Aparece como líneas paralelas equidistantes
- Común en interfaces con aire o metal
- Puede interferir en la visualización de estructuras profundas
- Útil para identificar colecciones de aire o cuerpos extraños metálicos
Accede al simulador interactivo docente

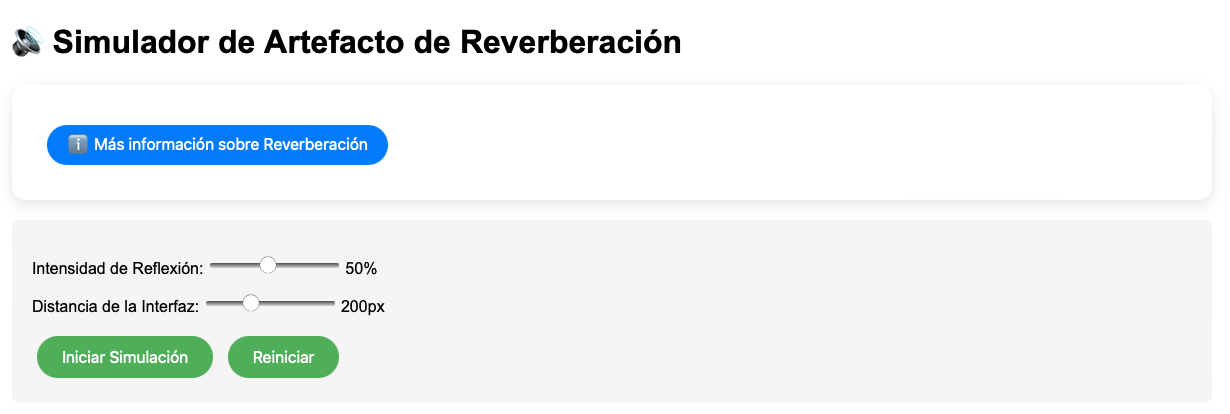

Tutorial interactivo sobre el artefacto de reverberación
Explora Imagineus®

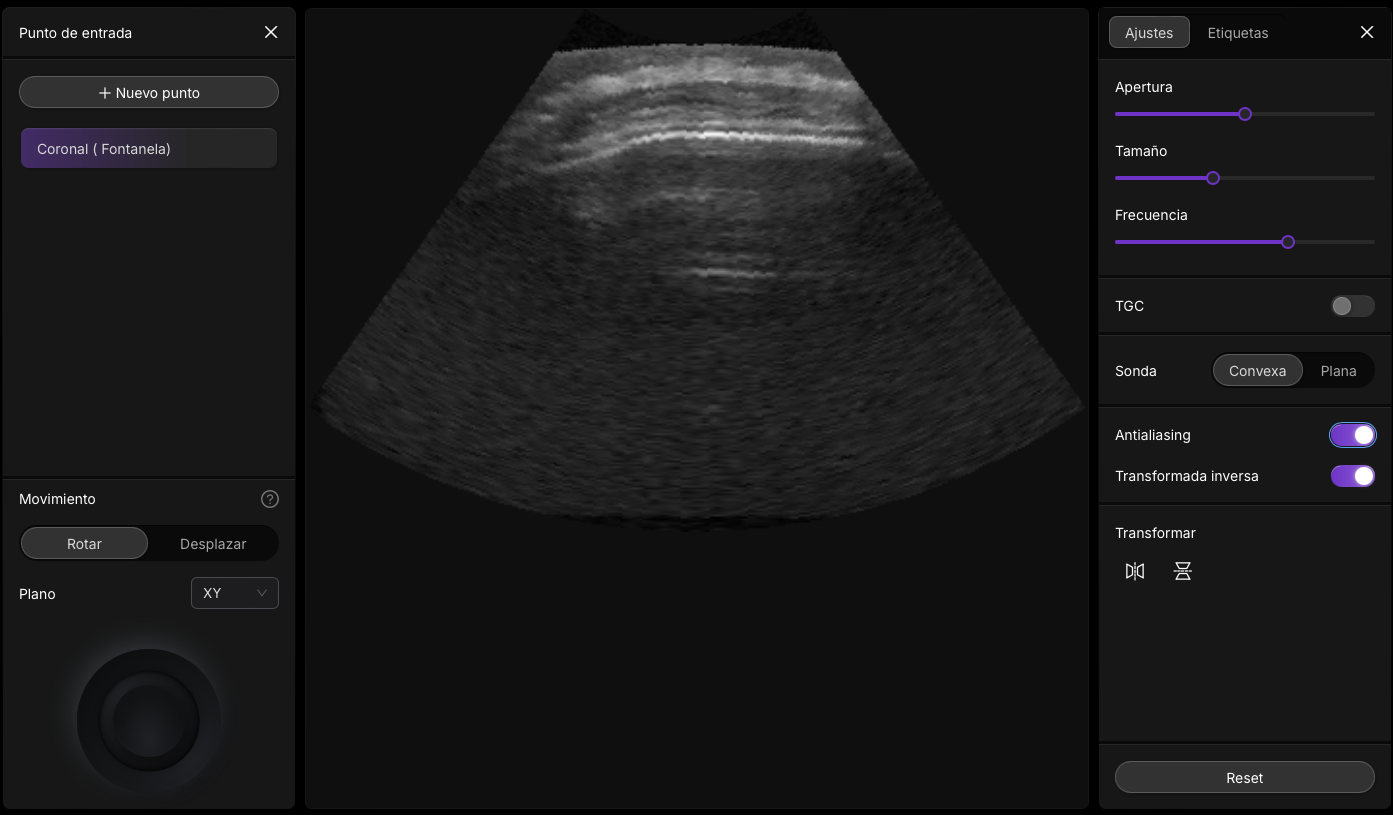

Simulación avanzada del artefacto de reverberación en diferentes contextos clínicos
Importancia Diagnóstica
- Detección de neumoperitonio
- Identificación de cuerpos extraños metálicos
- Evaluación de interfaces tejido-aire
- Diagnóstico de colecciones gaseosas patológicas
4. Artefacto en Espejo
El artefacto en espejoEl artefacto en espejo ocurre cuando una onda de ultrasonido se refleja en una superficie muy reflectante, como el diafragma, creando una imagen duplicada. La máquina interpreta los ecos reflejados como si provinieran de una ubicación más profunda, generando una imagen espejo de la estructura original. se produce cuando los ecos se reflejan en una superficie altamente reflectante, como el diafragma, el hígado o la pleura, creando una imagen duplicada de las estructuras anatómicas.
Pulsa para ver el visor interactivo

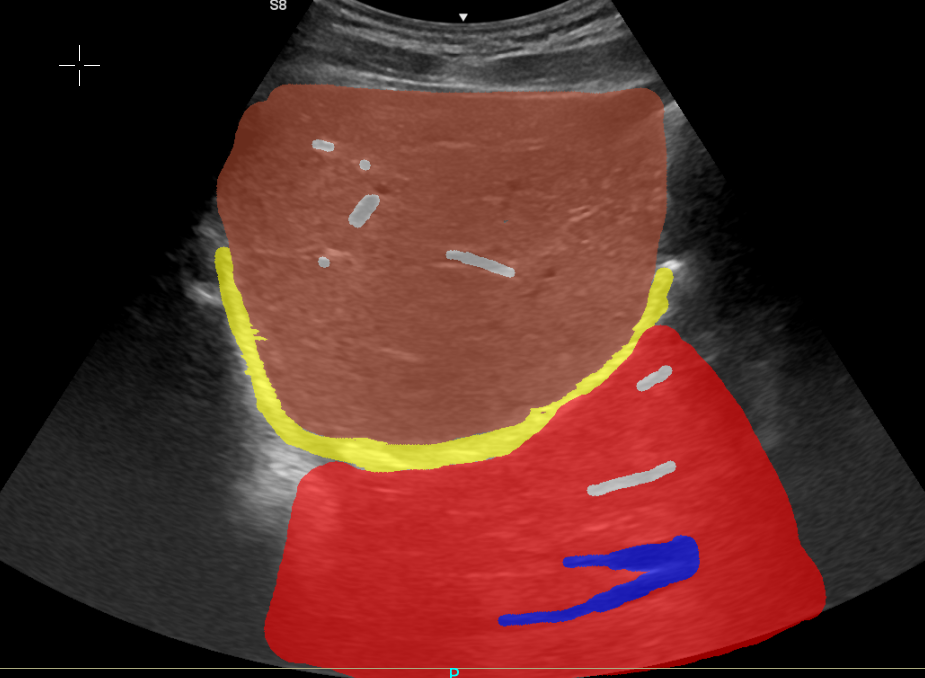

Visor interactivo del artefacto en espejo hepático
Tutorial docente interactivo

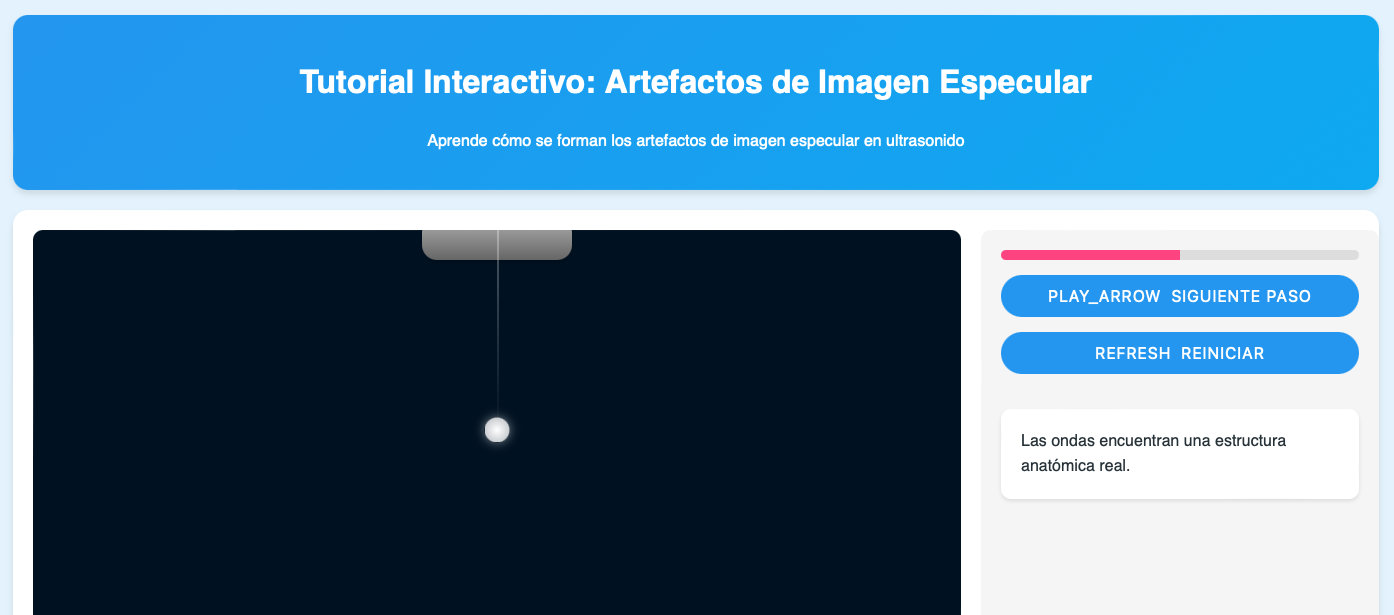

Tutorial interactivo sobre el artefacto en espejo
Mecanismo del Artefacto
Cuando el diafragma actúa como superficie reflectante, las estructuras cercanas aparecen en su posición real y también como una imagen "espejo" al otro lado. Este fenómeno es especialmente común en:
- Interfaz hígado-diafragma
- Interfaz pulmón-diafragma
- Estructuras altamente reflectantes
Importancia Clínica
- ⚠️ Puede llevar a interpretaciones erróneas si no se reconoce
- Común en imágenes del hígado y diafragma
- Requiere experiencia para su correcta identificación
- Importante en la evaluación de lesiones hepáticas
5. Artefacto de Cola de Cometa
El artefacto de cola de cometaSerie de ecos brillantes que se extienden en profundidad cuando el ultrasonido interactúa con interfaces pequeñas y altamente reflectantes, creando múltiples reflexiones que forman un patrón característico similar a la cola de un cometa. se produce cuando el ultrasonido interactúa con interfaces pequeñas y altamente reflectantes, generando una secuencia de ecos brillantes que se extienden hacia la profundidad de la imagen.
Ir a Visor ImagineUS®

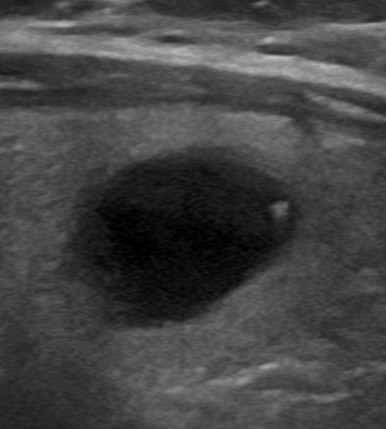

Visor ImagineUS®: Artefacto de cola de cometa en estructura quística tiroidea
Tutorial docente interactivo

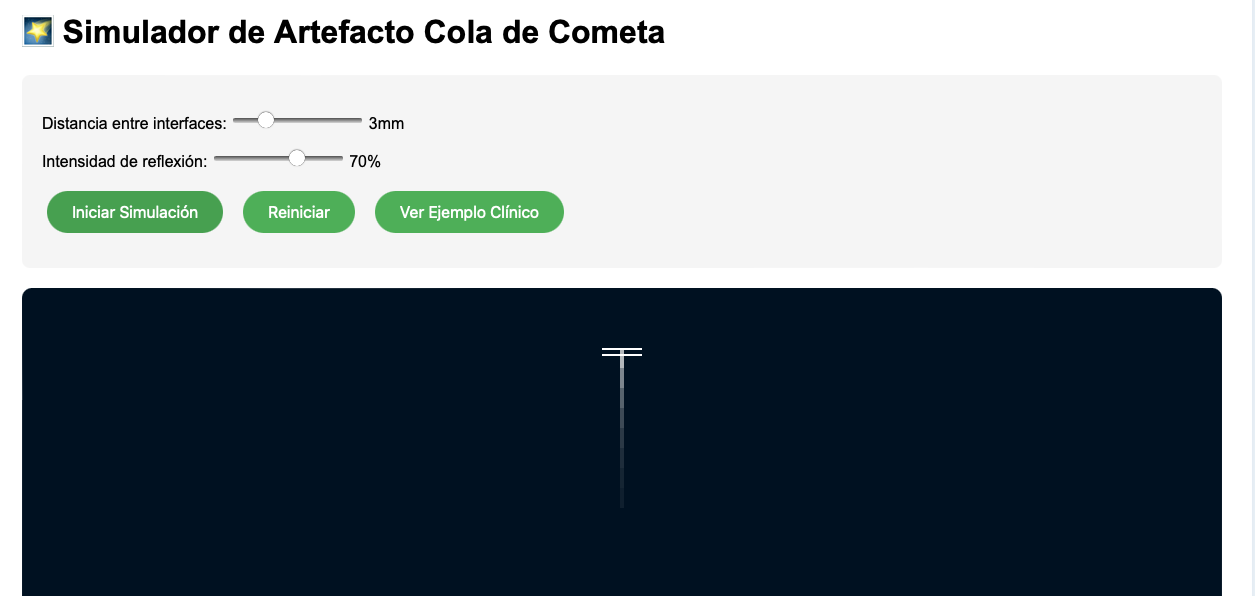

Tutorial interactivo sobre el artefacto de cola de cometa
Ir a ImagineUS®

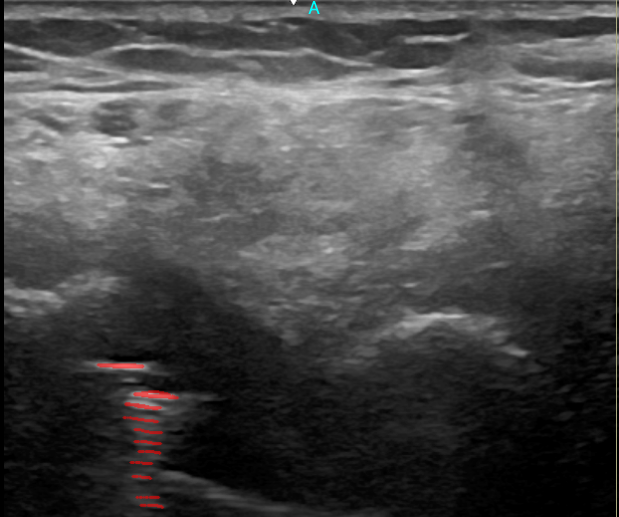

Visor interactivo del artefacto metálico
Mecanismo Físico
El artefacto surge debido a las múltiples reflexiones entre interfaces cercanas con diferencias significativas en la impedancia acústica. Se produce cuando:
- Hay reflexiones internas dentro de cuerpos extraños
- Presencia de grapas quirúrgicas o burbujas de gas
- Interfaces con alta diferencia de impedancia acústica
Importancia Diagnóstica
El artefacto de cola de cometa tiene un significativo valor diagnóstico:
- Identificación de cuerpos extraños en tejidos
- Detección de burbujas de aire (ej. neumotórax)
- Visualización de cálculos en vesícula biliar
- Localización de dispositivos médicos implantados
Ejemplo radiográfico

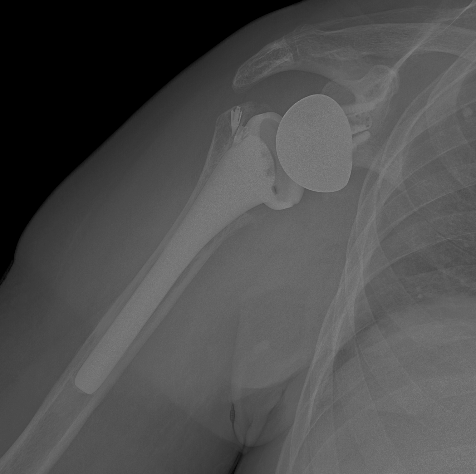

Placa simple que muestra prótesis de hombro y su relación con artefactos
6. Artefacto de Anisotropía
La anisotropíaArtefacto común en ecografía músculo-esquelética que ocurre cuando el ángulo del haz de ultrasonido cambia con respecto a la estructura en estudio, resultando en una señal más débil cuando el haz no es perpendicular. es un artefacto común en ecografía músculo-esquelética y ocurre cuando el ángulo del haz de ultrasonido cambia con respecto a la estructura en estudio, como los tendones.
Tutorial docente interactivo
Simulador gráfico que expresa y muestra el Artefacto de anisotropía
Ir a ImagineUS®

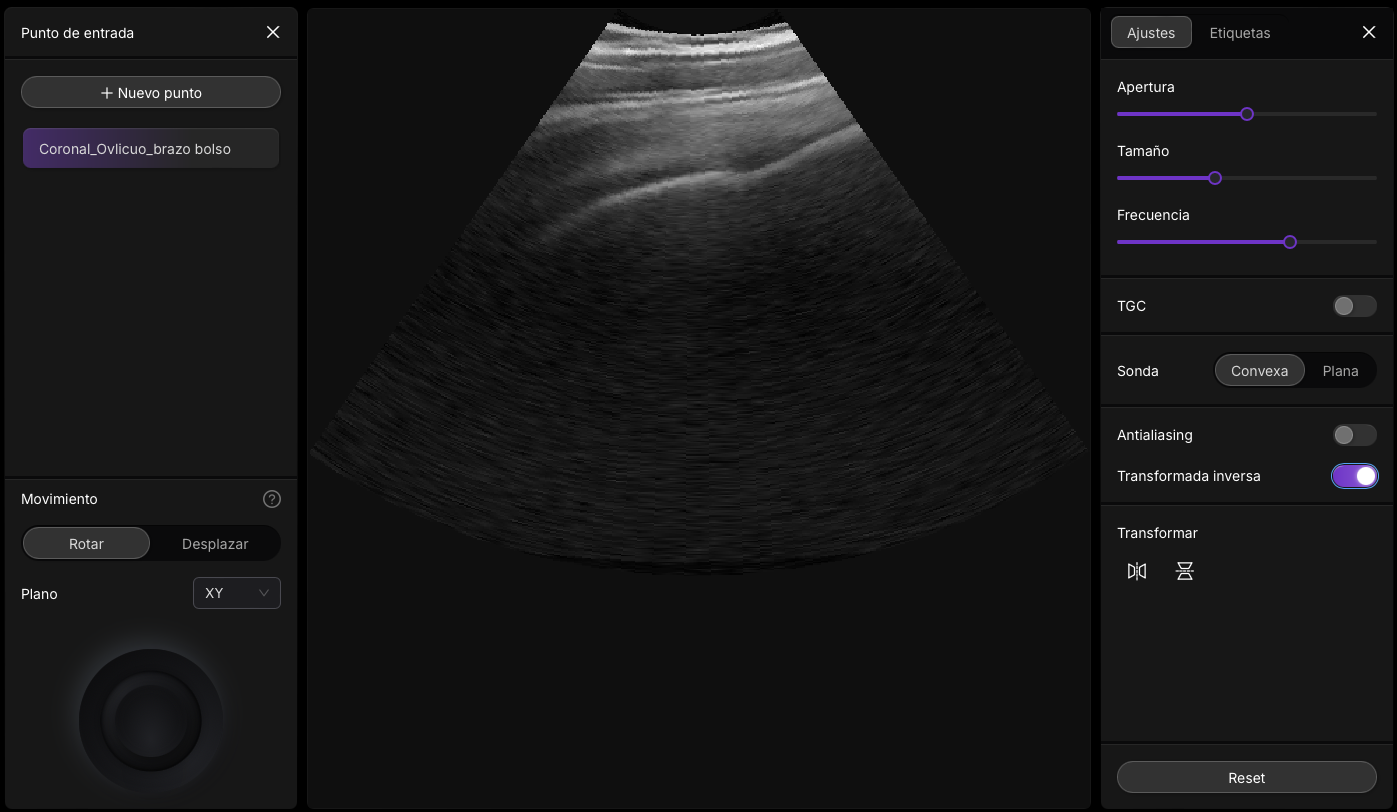

Simulación de la adquisición ecográfica del tercer dedo en movimiento, mostrando la flexión del flexor y los artefactos como la sombra acústica posterior al hueso y la anisotropía.
Mecanismo Físico
La señal reflejada depende del ángulo de incidencia:
- Cuando el haz no es perpendicular a la estructura, el eco retornado es más débil
- Produce una imagen más oscura que puede confundirse con patología
- Es especialmente relevante en la evaluación de tendones
Importancia Diagnóstica
Este artefacto tiene importantes implicaciones clínicas:
- Fundamental para evaluar la función de los tendones
- Permite evaluar el movimiento del tendón flexor del tercer dedo
- Ayuda a evitar diagnósticos erróneos
- Indica la necesidad de ajustar el ángulo de adquisición para obtener imágenes precisas
En la evaluación ecográfica, se pueden observar dos fenómenos importantes: la sombra acústica posteriorUna región oscura detrás de estructuras densas como el hueso debido a la atenuación del sonido. generada por el hueso, y el artefacto de anisotropíaLa apariencia variable de las estructuras según el ángulo de incidencia del ultrasonido..
Importancia de los Artefactos en la Práctica Clínica
Comprender los artefactos en ecografía es fundamental por varias razones:
- Evitar diagnósticos erróneos: Reconocer artefactos previene la interpretación incorrecta de estructuras inexistentes.
- Mejorar la precisión diagnóstica: Algunos artefactos pueden ser indicadores útiles de ciertas condiciones patológicas.
- Optimizar la técnica de escaneo: Entender cómo se forman los artefactos puede ayudar a ajustar la técnica para obtener imágenes de mejor calidad.
- Comunicación efectiva: Facilita la comunicación entre radiólogos y otros profesionales de la salud al discutir hallazgos de imagen.
Técnicas para Minimizar Artefactos
Aunque algunos artefactos son útiles, a menudo es deseable minimizarlos para obtener imágenes más claras:
- Ajustar la frecuencia y la profundidad del transductor
- Utilizar diferentes ventanas acústicas
- Cambiar la posición del paciente
- Aplicar compresión en el área de escaneo cuando sea apropiado
- Utilizar técnicas de imagen armónica
El dominio de los artefactos en ecografía es un proceso continuo que combina conocimiento teórico con experiencia práctica. A medida que la tecnología de ultrasonido evoluciona, también lo hacen las técnicas para manejar y aprovechar estos fenómenos únicos de imagen.
Próximamente estará disponible un tema ampliado sobre artefactos en ecografía, donde se explorarán en mayor profundidad las causas, efectos y aplicaciones clínicas de estos fenómenos. Mantente atento a nuevas actualizaciones en ImagineUS.
Al hacer click en la imagen, accederás al ImagineUS Simulator.
