El Sonido
El hilo invisible que nos une.
El sonido emerge como un fenómeno omnipresente, moldeando la percepción que los seres humanos tienen de su entorno. Desde las delicadas melodías hasta los imponentes rugidos de una tormenta desatada, el sonido impregna cada rincón del mundo, definiendo experiencias y conectando a los individuos mediante la fisica universal
No obstante, lo que a simple vista parece una simple vibración transmitida por el aire, encierra una naturaleza sorprendentemente compleja. El sonido no se limita únicamente a lo que el oído humano puede captar; trasciende los umbrales de lo audible, abarcando frecuencias que van desde lo imperceptible hasta lo profundamente invasivo. Algunos sonidos informan, otros conmueven, unos deleitan y no faltan aquellos que perturban. La coexistencia de estas facetas convierte al sonido en un campo de estudio fascinante, esencial para disciplinas que van desde la música y la acústica arquitectónica, hasta áreas como la medicina.
En este último ámbito, el sonido ha demostrado ser una herramienta invaluable. Tecnologías como la ecografía han transformado las ondas sonoras en un medio para explorar el cuerpo humano, permitiendo observar lo invisible y desentrañar secretos alojados en su interior. Así, el sonido, en sus múltiples formas, no solo da forma al mundo que se percibe, sino que también se erige como una clave para descifrarlo y transformarlo.
Este capitulo se adentra en esa riqueza inabarcable del sonido: su ciencia, sus aplicaciones y su impacto en la vida diaria, invitando al lector a explorar la armonía entre lo físico y lo sensorial, lo práctico y lo sublime.
El Sonido
El sonido, tan cotidiano como enigmático, puede definirse como una variación de presión en un medio, originada por una vibración. Desde una perspectiva física, se trata de una vibración mecánica que viaja a través de un medio elástico, como el aire, el agua o los sólidos. Estas vibraciones no son aleatorias, sino que se organizan en forma de ondas sonoras progresivas, las cuales transportan energía desde su fuente de origen de manera continua y ordenada.
En su esencia, el sonido se clasifica como una onda mecánica longitudinal. Esto significa que su propagación depende directamente de las partículas del medio, que oscilan en la misma dirección en la que se desplaza la onda. A diferencia de las ondas electromagnéticas, como la luz, el sonido no puede viajar en el vacío; requiere de un medio material para existir y desplazarse. Así, el aire que respiramos, el agua que fluye en los océanos y los sólidos que nos rodean son vehículos indispensables para su transmisión.
La naturaleza del sonido está estrechamente ligada a dos características clave: la frecuencia y la amplitud de sus vibraciones. La frecuencia, medida en hercios (Hz), determina lo que comúnmente conocemos como la altura del sonido. Los tonos agudos corresponden a frecuencias más altas, mientras que los tonos graves reflejan frecuencias más bajas. Por otro lado, la amplitud, que mide la magnitud de las oscilaciones, se relaciona con la intensidad del sonido: cuanto mayor sea la amplitud, más fuerte será percibido
Características de las Ondas Sonoras:
- Longitud de onda: Distancia entre dos crestas o dos valles consecutivos de la onda.
- Amplitud: Máxima distancia que se desplaza una partícula del medio al vibrar.
- Frecuencia: Número de vibraciones completas por segundo.
- Periodo: Tiempo que tarda una onda en completar una vibración.
- Velocidad del sonido: Depende del medio. Es mayor en los sólidos que en los líquidos y en los gases.

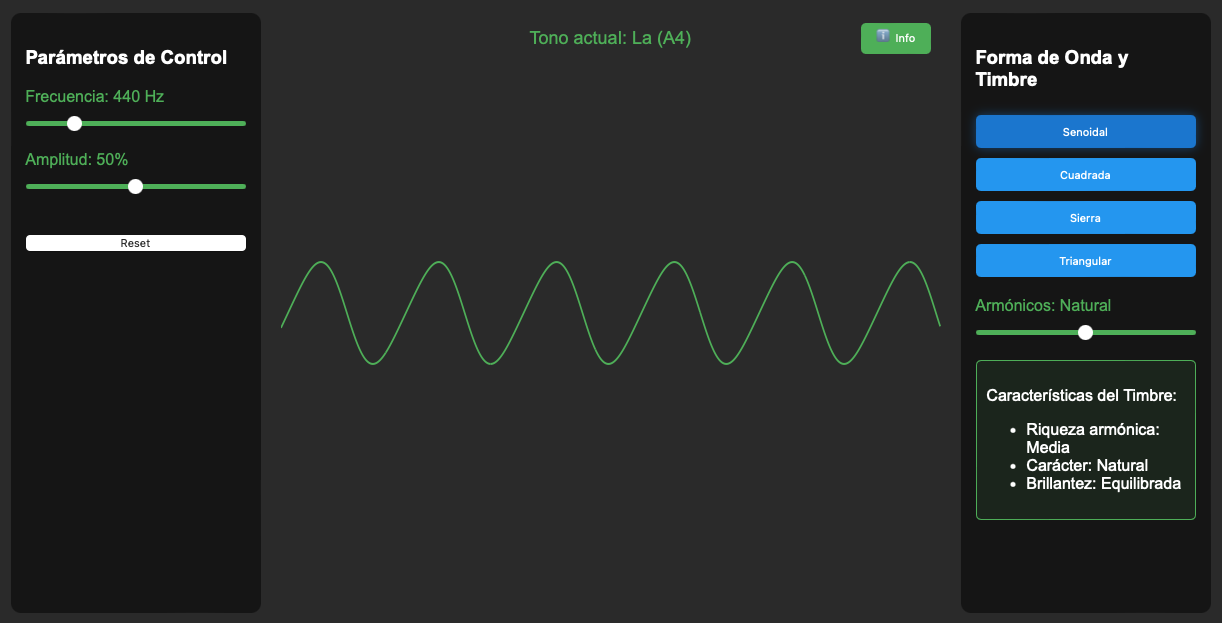

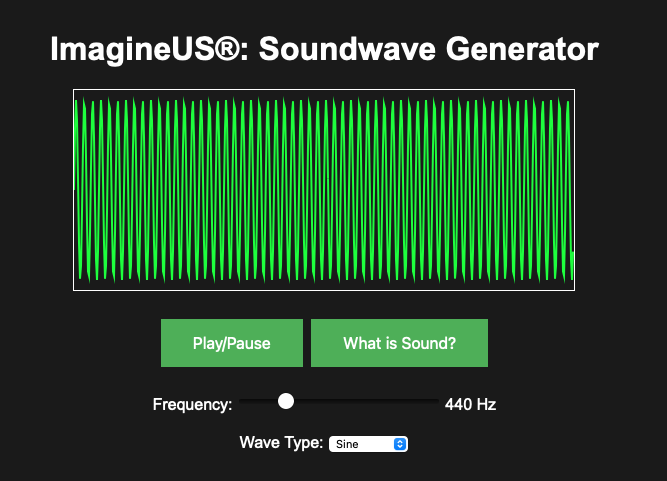

Figura 1: El tono , la frecuencia y el sonido
El Espectro del Sonido

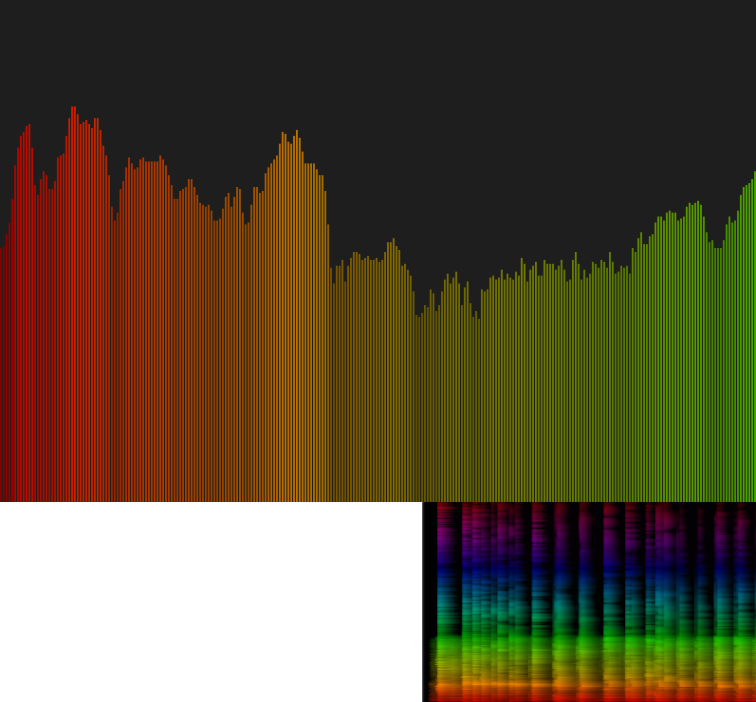

Figura 3: Explora la deteccion del rango de frecuencias
El sonido, aunque parece homogéneo a simple vista, se despliega en un espectro vasto y fascinante que abarca desde frecuencias casi imperceptibles hasta vibraciones de extraordinaria rapidez. Este espectro del sonido no se limita a lo que el oído humano puede captar; incluye también frecuencias que están más allá de nuestra capacidad sensorial, abriendo un mundo de posibilidades tanto en la naturaleza como en la tecnología.
Infrasonidos: La Voz de lo Invisible
En el extremo inferior del espectro, se encuentran los infrasonidos, ondas sonoras de baja frecuencia que oscilan por debajo de los 20 hercios (Hz). Estas frecuencias, imperceptibles para el oído humano, tienen la capacidad de viajar grandes distancias y atravesar obstáculos como montañas o edificaciones. En el reino animal, los infrasonidos juegan un papel crucial. Es conocido, por ejemplo, que los elefantes los utilizan para comunicarse entre sí a kilómetros de distancia, emitiendo llamadas que parecen silenciosas para los humanos, pero que portan mensajes vitales para su manada. Asimismo, fenómenos naturales como terremotos, erupciones volcánicas o tormentas también generan infrasonidos, actuando como señales premonitorias de eventos de gran magnitud.
Sonidos Audibles: El Rango de la Experiencia Humana
El rango audible, limitado aproximadamente entre los 20 Hz y los 20.000 Hz, constituye la franja del espectro que los humanos pueden percibir. Dentro de este rango, las frecuencias más bajas se asocian a sonidos graves, como el retumbar de un tambor, mientras que las frecuencias más altas producen tonos agudos, como el trino de un pájaro. Este espectro audible es fundamental para nuestra interacción con el entorno, ya que nos permite interpretar señales de peligro, disfrutar de la música, o comunicarnos a través del lenguaje. Sin embargo, este rango varía entre individuos y tiende a reducirse con la edad, especialmente en las frecuencias más altas.
Figura 1: El tono , la frecuencia y el sonido
Ultrasonidos: Más Allá del Oído Humano
Por encima del rango audible, encontramos los ultrasonidos, ondas de alta frecuencia que superan los 20.000 Hz. Aunque los humanos no pueden escucharlos, estos sonidos tienen aplicaciones extraordinarias en diversos campos. En la medicina, los ultrasonidos son la base de la ecografía, una herramienta que permite visualizar estructuras internas del cuerpo de manera no invasiva. En el ámbito tecnológico, los sistemas de sonar utilizan ultrasonidos para detectar objetos bajo el agua, desde bancos de peces hasta submarinos. Además, muchos animales, como los murciélagos y los delfines, emplean estas frecuencias para navegar y cazar, utilizando un sistema de ecolocalización que convierte el sonido en una herramienta de precisión.
Un Universo de Frecuencias por Descubrir
El espectro del sonido nos invita a mirar más allá de lo que nuestros sentidos pueden percibir. Desde los profundos infrasonidos que laten en el corazón de la Tierra, hasta los ultrasonidos que revelan mundos invisibles, el sonido trasciende los límites de lo audible para convertirse en un puente entre lo perceptible y lo desconocido. En este espectro se encuentra no solo la clave para entender fenómenos naturales y explorar tecnologías innovadoras, sino también la posibilidad de redescubrir el mundo que nos rodea en toda su riqueza vibratoria.
Figura 3: Explora la deteccion del rango de frecuencias
Génesis del Sonido: ¿De Dónde Viene?
El sonido tiene su origen en las vibraciones. Cualquier objeto capaz de vibrar puede convertirse en una fuente de ondas sonoras, siempre que esas vibraciones sean transmitidas a un medio material como el aire, el agua o un sólido. Estas oscilaciones perturban el medio, creando patrones de presión que se propagan como ondas sonoras. Las causas de estas vibraciones son diversas y reflejan la complejidad del mundo natural y artificial.
Orígenes de las Vibraciones
Objetos en Movimiento
Uno de los generadores más comunes de sonido son los objetos en movimiento. Cuando se golpea un tambor, la membrana vibra, desplazando las partículas de aire que la rodean. Estas partículas, a su vez, transmiten la energía vibratoria, dando lugar al sonido. Otros ejemplos incluyen el impacto de las hojas al caer o el crujir de la madera al ser pisada.
Fluidos en Movimiento
Los sonidos también emergen de la interacción de fluidos en movimiento con su entorno. El viento que silba al atravesar un hueco estrecho o el rugido del agua al precipitarse por una cascada son ejemplos de cómo los fluidos generan vibraciones capaces de viajar a través del aire o el agua.
Cambios de Presión
En situaciones de cambios bruscos de presión, como explosiones o el encendido de motores, se generan perturbaciones intensas que se convierten en ondas sonoras. Estas fuentes suelen ser más potentes y abarcan un amplio rango de frecuencias, creando sonidos que pueden percibirse a gran distancia.
Fuentes de Sonido
Las fuentes de sonido, los orígenes concretos de las vibraciones, pueden clasificarse en dos grandes categorías según su naturaleza: naturales y artificiales.
Fuentes Naturales
En la naturaleza, el sonido está en constante producción. Desde los susurros del viento hasta los rugidos de un trueno, la naturaleza despliega un repertorio sonoro que comunica e interactúa con el entorno. Algunos ejemplos destacados incluyen:
- Fenómenos atmosféricos: El viento, la lluvia, los truenos.
- Elementos acuáticos: El romper de las olas, los ríos.
- Seres vivos: Los cantos de las aves, los rugidos de los mamíferos, los ecos en la selva.
Fuentes Artificiales
Por otro lado, el ser humano ha desarrollado innumerables formas de generar sonido, tanto por necesidad como por expresión artística. Estas fuentes incluyen:
Figura 1: El tono , la frecuencia y el sonido
- Instrumentos musicales: Desde un piano hasta un violín, cada instrumento traduce vibraciones en melodías.
- Máquinas y vehículos: El zumbido de una fábrica o el rugir de un motor reflejan la huella sonora de la actividad humana.
- La voz humana: Una de las herramientas más complejas y versátiles para la producción de sonidos, utilizada para el habla, el canto o el grito.
Tipos de Fuentes Sonoras
Las fuentes de sonido también pueden clasificarse según la manera en que emiten las ondas sonoras, lo que determina cómo interactúan con el espacio que las rodea:
Fuentes Puntuales
Estas emiten sonido desde un punto definido en el espacio. Ejemplos típicos son una campana o el goteo de una llave. Aunque su área de emisión es pequeña, pueden tener gran alcance si el medio lo permite.
Fuentes Lineales
Emiten sonido a lo largo de una línea, como una cuerda de guitarra que vibra tras ser pulsada. La longitud de la línea influye directamente en la frecuencia y la calidad del sonido emitido.
Fuentes Superficiales
Estas fuentes generan sonido desde una superficie que vibra, como un tambor o una placa metálica. Las características del material y su tensión determinan la tonalidad y la intensidad del sonido producido.
Fuentes Volumétricas
Emiten sonido desde todo un volumen tridimensional, como el ambiente generado por una orquesta en un auditorio o una sala llena de altavoces. Estas fuentes son complejas, ya que su propagación afecta y es afectada por el entorno tridimensional que ocupan.
La Sinfonía de la Génesis Sonora
La génesis del sonido y la diversidad de sus fuentes reflejan la riqueza de un fenómeno omnipresente que conecta los mundos natural y artificial. Desde el tenue zumbido de una brisa hasta el estruendo de una metrópolis, cada sonido nos cuenta una historia sobre su origen y el medio en el que se propaga. Comprender estas fuentes y sus clasificaciones no solo nos acerca a los fundamentos de la acústica, sino que también nos invita a escuchar el mundo con nuevos oídos, apreciando las vibraciones que, silenciosa o estruendosamente, dan vida a nuestra experiencia diaria.
Transmisión del Sonido: ¿Cómo Viaja?
El sonido, una vibración que transporta energía, necesita de un medio material para propagarse. Este medio, ya sea gaseoso, líquido o sólido, actúa como el vehículo indispensable que permite el viaje de las ondas sonoras desde su fuente hasta un receptor. A diferencia de las ondas electromagnéticas, el sonido no puede viajar en el vacío; su existencia depende de la interacción continua con las partículas del medio que atraviesa.
El Viaje del Sonido: Ondas Longitudinales
El sonido se transmite principalmente como una onda longitudinal. En este tipo de onda, las partículas del medio vibran paralelamente a la dirección de propagación de la onda, generando áreas alternantes de compresión y rarefacción. Estas fluctuaciones de presión son las que finalmente llegan al receptor, como el oído humano, donde se interpretan como sonido.
La velocidad con la que las ondas sonoras se desplazan depende de las propiedades físicas del medio por el que viajan, como su densidad y elasticidad. Este comportamiento es lo que define las variaciones en la transmisión del sonido en distintos contextos.
Factores que Afectan la Transmisión del Sonido
Varios factores influyen en la velocidad, calidad y alcance de la transmisión del sonido. Entre los más relevantes se encuentran:
1. Naturaleza del Medio
La velocidad del sonido varía según el estado físico del medio:
- En gases, como el aire, las partículas están menos cohesionadas, lo que reduce la velocidad del sonido. A temperatura ambiente (20 °C), la velocidad del sonido en el aire es de aproximadamente 343 m/s.
- En líquidos, como el agua, las partículas están más cercanas entre sí, lo que permite una transmisión más rápida, alcanzando velocidades cercanas a 1.500 m/s.
- En sólidos, donde las partículas están más densamente unidas, el sonido viaja más rápido. Por ejemplo, en el acero, la velocidad del sonido puede superar los 5.000 m/s.
2. Densidad y Elasticidad del Medio
La relación entre la densidad (ρ) y la elasticidad (E) del medio determina la velocidad de propagación del sonido. Matemáticamente, esta relación se expresa como:
v = √(E/ρ)
Donde:
- v es la velocidad del sonido.
- E es el módulo de elasticidad o módulo de compresibilidad del medio.
- ρ es la densidad del medio.
Figura 1: El tono , la frecuencia y el sonido
Esta ecuación muestra que medios más elásticos y menos densos facilitan una mayor velocidad de propagación.
3. Temperatura
En medios gaseosos, la temperatura tiene un efecto significativo. A medida que aumenta la temperatura, las partículas se mueven más rápidamente, facilitando la transmisión del sonido. En el caso del aire, la velocidad del sonido aumenta aproximadamente 0.6 m/s por cada grado Celsius que sube la temperatura.
4. Humedad
En el aire, la humedad también influye en la velocidad del sonido. Un mayor contenido de vapor de agua reduce la densidad del aire, lo que incrementa la velocidad de propagación. Por esta razón, el sonido viaja más rápido en climas húmedos que en climas secos.
Figura 1: El tono , la frecuencia y el sonido
5. Obstáculos y Reflexiones
La presencia de obstáculos afecta la dirección y calidad del sonido. Fenómenos como la reflexión, la refracción, la difracción y la absorción modifican su propagación:
- Reflexión: El rebote de las ondas en superficies duras puede crear ecos o reforzar ciertos sonidos.
- Refracción: Cambios en la velocidad del sonido al pasar de un medio a otro pueden desviar su trayectoria.
- Difracción: Las ondas pueden rodear obstáculos o atravesar aperturas pequeñas, afectando cómo se escuchan los sonidos detrás de barreras.
- Absorción: Parte de la energía del sonido puede disiparse como calor al interactuar con ciertos materiales, reduciendo su intensidad.
Ondas del Sonido
Cómo Funcionan las Ondas de Sonido
El sonido encuentra su esencia física en el Movimiento Ondulatorio Armónico Simple (MAS), un modelo fundamental que describe cómo se comportan las partículas de un medio cuando vibran alrededor de una posición de equilibrio. Esta relación es crucial porque las ondas sonoras son, en esencia, oscilaciones que se propagan a través de un medio elástico siguiendo patrones de MAS. En este tipo de movimiento, las partículas experimentan una aceleración proporcional y de sentido opuesto a su desplazamiento, lo que da lugar a un ciclo regular y predecible. Estudiar el MAS permite comprender fenómenos como la frecuencia, la amplitud y el periodo del sonido, conceptos esenciales para describir cómo las vibraciones generan y transmiten las ondas sonoras. Así, el MAS no solo es la base para entender el sonido, sino que también conecta la física de las vibraciones con aplicaciones prácticas en acústica, música y tecnologías como la ecografía
Movimiento Ondulatorio Armónico (MAS)
El Movimiento Ondulatorio Armónico (MAS) es un tipo específico de onda en el que las partículas del medio vibran en torno a una posición de equilibrio. Se puede describir mediante la ecuación de onda:
\(\psi(x, t) = A \sin(kx - \omega t)\),
donde:
- \(\psi(x, t)\) representa el desplazamiento de una partícula del medio en la posición \(x\) y en el instante \(t\).
- \(A\) es la amplitud de la onda (desplazamiento máximo de una partícula).
- \(k\) es el número de onda (relacionado con la longitud de onda).
- \(\omega\) es la frecuencia angular (relacionada con la frecuencia).
- \(x\) es la posición de la partícula en el eje X.
- \(t\) es el tiempo.
En esta página interactiva, puedes explorar cómo cambian las propiedades de la onda (amplitud, frecuencia, longitud de onda) y visualizar su efecto en la gráfica.
Observa cómo al modificar los valores de amplitud, frecuencia y velocidad, la gráfica de la onda se actualiza dinámicamente.
Recuerda que:
- La amplitud (A) determina la distancia máxima que una partícula se desplaza desde su posición de equilibrio.
- La frecuencia (f) determina cuántas veces por segundo la partícula completa un ciclo de vibración.
- La frecuencia angular (\(\omega = 2\pi f\)) se relaciona con la frecuencia y se mide en radianes por segundo.
- El número de onda (k) se relaciona con la longitud de onda (\(\lambda\)) mediante la ecuación \(k = 2\pi/\lambda\).
- La longitud de onda (\(\lambda\)) es la distancia entre dos puntos consecutivos en la onda que están en fase (crestas o valles).
- La velocidad de propagación (v) determina la rapidez con la que la onda se desplaza por el medio.
- La relación entre la longitud de onda (\(\lambda\)), la frecuencia (f) y la velocidad (v) es \(\lambda = v/f\).

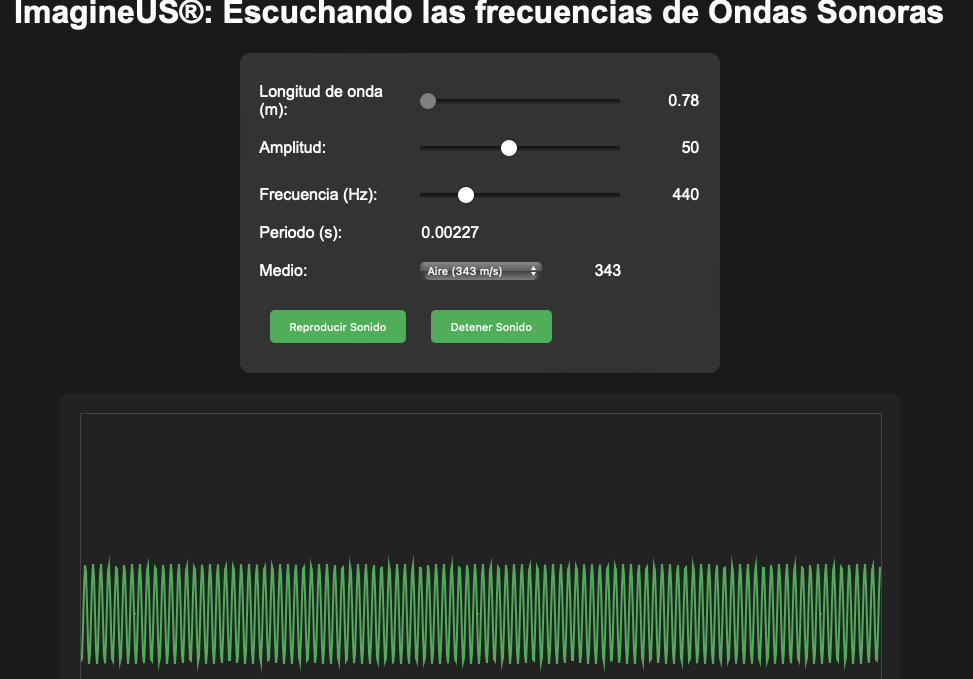

Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Física del Sonido: Ondas Mecánicas y su Propagación
El Movimiento Ondulatorio Armónico Simple (MAS) se vincula directamente con la propagación del sonido a través de la ecuación de onda:
∂²p/∂t² = c² ∇²p
En esta ecuación, p representa la presión acústica que varía en el tiempo t y en el espacio (∇²p, el laplaciano de la presión), mientras que c es la velocidad del sonido en el medio. Esta formulación describe cómo las oscilaciones locales de las partículas del medio, siguiendo un MAS, generan un patrón de propagación en forma de onda.
El MAS establece que cada punto del medio vibra de manera sinusoidal, y la ecuación de onda expone cómo estas oscilaciones individuales se combinan para formar ondas que se desplazan. Este vínculo es fundamental para comprender cómo las propiedades del medio y las condiciones iniciales determinan la velocidad, amplitud y forma de las ondas sonoras, proporcionando una base matemática para fenómenos como la resonancia, la interferencia y la ecografía.
En un repaso rápido, el concepto clave de la física del sonido es que este se define como una perturbación mecánica que se propaga a través de un medio elástico, como el aire, el agua o los sólidos, generando variaciones en la presión, densidad y desplazamiento de las partículas del medio. Las ondas sonoras son ondas longitudinales, lo que significa que las partículas del medio vibran en la misma dirección que la propagación de la onda sonora, transfiriendo energía sin un desplazamiento neto.
Para caracterizar las propiedades físicas del sonido, se utilizan parámetros clave como:
- Presión acústica: Perturbación generada en el medio debido a la onda sonora.
- Velocidad de las partículas: Movimiento de las partículas del medio.
- Densidad: Cambios en la distribución de masa del medio.
- Desplazamiento de las partículas: La distancia que se mueven las partículas debido a la onda.
La propagación de las ondas sonoras en un medio homogéneo e isótropo se describe mediante la ecuación de onda acústica:
∂²p/∂t² = c² ∇²p
En esta ecuación:
- p: Representa la presión acústica.
- t: Es el tiempo, fundamental para describir la dinámica de las ondas.
- c: Velocidad del sonido en el medio, dependiendo de sus propiedades.
- ∇²: Operador laplaciano, que describe la divergencia del gradiente de presión o su "curvatura" en el espacio.
El Laplaciano y la Propagación del Sonido
¿Qué es el Laplaciano?
El operador Laplaciano (∇²) nos ayuda a entender cómo las ondas, como las sonoras, se curvan y se propagan en el espacio. Imagina que observas un paisaje montañoso:
- El gradiente (∇) describe la inclinación del terreno en un punto: indica hacia dónde sube o baja y con qué pendiente.
- El Laplaciano (∇²) mide cómo cambian estas inclinaciones alrededor de un área: en un pico o valle, el cambio es grande, mientras que en un área plana, apenas hay variaciones.
La Ecuación de Onda Acústica
La propagación del sonido se describe mediante esta ecuación de onda:
∇²p = (1/c²) * ∂²p/∂t²
En esta ecuación:
- p: Representa la presión acústica, es decir, cómo cambia la presión del aire debido al sonido.
- ∇²p: Es el Laplaciano, que describe cómo varía la presión en el espacio (la "curvatura" de la presión).
- ∂²p/∂t²: Es la aceleración de la presión a lo largo del tiempo.
- c: Es la velocidad del sonido en el medio.
Esta relación muestra cómo las oscilaciones en la presión del aire se combinan para formar ondas que se desplazan a una velocidad definida por las propiedades del medio.
¿Por qué el sonido viaja mejor en niebla o alta humedad?
La propagación del sonido depende del medio. En una mañana con niebla o alta humedad, como cerca de un lago, se dan las siguientes condiciones:
- Mayor elasticidad del aire: El vapor de agua aumenta la elasticidad del aire, permitiendo que las ondas sonoras se propaguen más rápidamente.
- Menor atenuación: En aire húmedo, las ondas pierden menos energía, lo que permite que el sonido llegue más lejos.
- Efecto de guía de onda: La inversión térmica (aire cálido cerca del suelo y frío arriba) refleja el sonido hacia el suelo, evitando que se disipe y aumentando su alcance.
Ejemplo Práctico
Imagina que estás cerca de un lago en una mañana neblinosa. Al gritar, alguien a gran distancia puede escucharte con claridad. Esto ocurre porque:
- El aire húmedo y elástico facilita la propagación eficiente del sonido.
- La niebla reduce la pérdida de energía en las ondas sonoras.
- La inversión térmica concentra el sonido cerca del suelo, como si viajara dentro de un "canal".
Relación del Laplaciano con la Propagación del Sonido
El Laplaciano (∇²) describe cómo la presión acústica varía en el espacio. En condiciones como niebla o alta humedad, las propiedades del aire permiten que estas variaciones se propaguen de manera más eficiente. El resultado es un sonido más claro, más fuerte y que recorre mayores distancias.

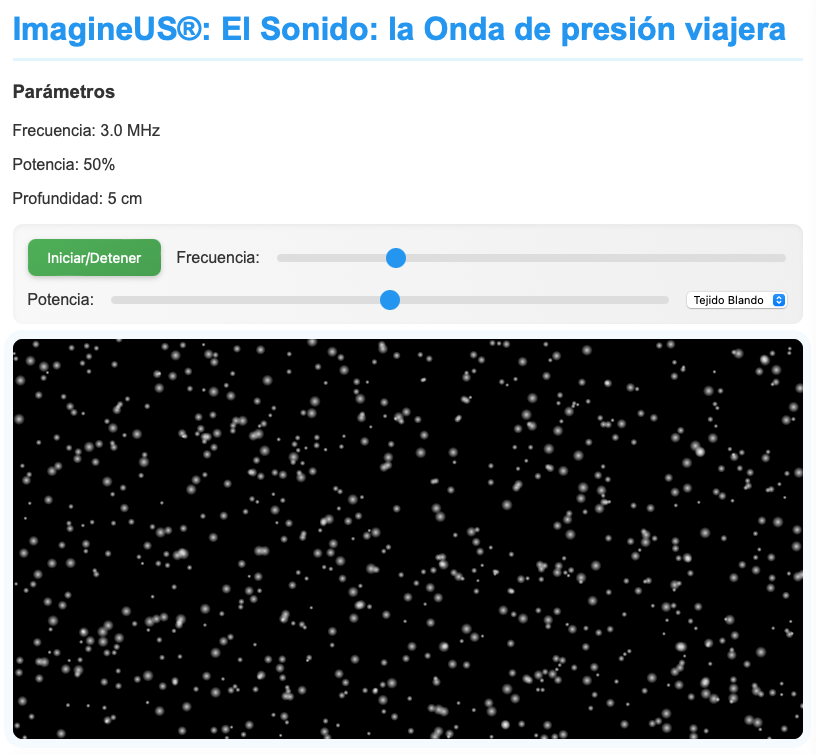

Figura 5: Entiende el conceptos de presión y onda
Interpretación de la ecuación: Esta ecuación indica que la aceleración de la presión acústica en un punto específico, en un momento determinado, es proporcional a la curvatura de la presión en ese punto. En otras palabras, la variación de la presión se propaga a una velocidad determinada por la velocidad del sonido en el medio, de forma que cualquier perturbación en la presión se extiende a través del medio, transmitiendo energía en el proceso.
Las ondas sonoras, al ser ondas mecánicas longitudinales, requieren de un medio material elástico para propagarse; esto significa que no pueden desplazarse en el vacío, a diferencia de las ondas electromagnéticas. Durante su propagación, las partículas del medio oscilan en la misma dirección en que se desplaza la onda, generando regiones alternas de compresión y rarefacción. La energía se transmite a través de estas vibraciones sin que las partículas se desplacen significativamente de su posición de equilibrio; en cambio, oscilan en torno a ella, permitiendo que la onda sonora avance y se mantenga en el tiempo.
El Camino del Sonido en la Vida Cotidiana
La transmisión del sonido, aunque regida por principios físicos universales, se experimenta de formas muy diversas en la vida diaria. En una sala de conciertos, las propiedades acústicas del espacio maximizan la calidad del sonido al controlar la reflexión y la absorción. En un ambiente urbano, el ruido puede disiparse rápidamente debido a la absorción por materiales como el asfalto o el concreto, mientras que en áreas abiertas, como un valle, el sonido puede viajar largas distancias sin interrupciones.
El entendimiento de los factores que afectan la transmisión del sonido no solo es esencial para la ciencia y la ingeniería, sino que también enriquece nuestra percepción del entorno, permitiéndonos comprender cómo y por qué oímos lo que oímos. En cada vibración, el sonido cuenta una historia de interacción con el medio, un viaje que conecta su origen con nuestro oído, envolviéndonos en una experiencia sensorial única.
Recepción del Sonido: ¿Cómo lo Percibimos?
El proceso de recepción del sonido es una obra maestra de la biología y la física. El oído humano, diseñado para captar, amplificar y procesar vibraciones del aire, convierte estas ondas en impulsos eléctricos que el cerebro interpreta como sonidos. Este sistema, aunque altamente sofisticado, encuentra analogías sorprendentes con tecnologías como la ecografía médica, que también basa su funcionamiento en la detección y procesamiento de ondas.
El Oído Humano: Un Sistema de Recepción Complejo
El oído humano se divide en tres partes principales, cada una desempeñando un papel crucial en la recepción y transducción del sonido:
Oído Externo
El pabellón auricular y el canal auditivo capturan las ondas sonoras y las dirigen hacia el tímpano. Esta etapa inicial actúa como un colector que concentra las vibraciones, preparándolas para el siguiente paso.
Oído Medio
Aquí, las ondas sonoras hacen vibrar el tímpano, un delgado tejido que funciona como membrana resonante. Estas vibraciones se transmiten a través de una cadena de huesecillos diminutos: el martillo, el yunque y el estribo. Estos huesecillos amplifican las vibraciones mecánicas y las conducen hacia el oído interno.
Oído Interno
En esta etapa, las vibraciones llegan a la cóclea, una estructura en espiral llena de líquido. Las células ciliadas dentro de la cóclea convierten las vibraciones mecánicas en impulsos eléctricos que viajan al cerebro a través del nervio auditivo. El cerebro, finalmente, interpreta estas señales como sonido.
Similitudes entre el Oído Humano y un Ecógrafo
El oído humano y un ecógrafo son sistemas diseñados para detectar, procesar y traducir información basada en ondas. Aunque operan en contextos diferentes y con propósitos distintos, ambos comparten principios comunes en la forma de interactuar con las ondas.
1. Detección de Ondas
Oído Humano: Detecta ondas sonoras dentro del rango audible (20 Hz a 20.000 Hz). Estas ondas son captadas en su forma natural y procesadas para identificar variaciones en tono, intensidad y dirección.
Ecógrafo: Opera en el rango de ultrasonidos, por encima de los 20.000 Hz, frecuencias inaudibles para el oído humano. Estas ondas sonoras se generan artificialmente y se envían al cuerpo, donde rebotan en diferentes tejidos internos, creando ecos.
2. Transducción de Señales
Oído Humano: La transducción comienza en el tímpano y los huesecillos del oído medio, que convierten las vibraciones del aire en ondas mecánicas. Las células ciliadas del oído interno convierten estas ondas en señales eléctricas que el cerebro interpreta.
Ecógrafo: Su transductor cumple una doble función: convierte impulsos eléctricos en ondas de ultrasonido que penetran en el cuerpo y, a su vez, transforma los ecos reflejados en señales eléctricas para su procesamiento.
3. Representación del Entorno
Oído Humano: Aunque no genera imágenes visuales, el cerebro utiliza las señales auditivas para crear un "mapa sonoro" del entorno, permitiendo identificar la ubicación y la naturaleza de las fuentes sonoras.
Ecógrafo: Los ecos reflejados se procesan para formar imágenes visuales en tiempo real, revelando estructuras internas del cuerpo humano con un nivel de detalle que varía según la frecuencia utilizada.
4. Rango de Frecuencias
Oído Humano: Está limitado a un rango específico de frecuencias audibles. Fuera de este rango, las ondas no son perceptibles.
Ecógrafo: Trabaja con un rango más amplio de frecuencias, ajustándolas según la profundidad y el tipo de tejido que se desea observar. Las frecuencias más altas ofrecen mayor resolución, mientras que las más bajas permiten mayor penetración.
Recepción del Sonido en el Mundo Animal
El oído humano no es único en su capacidad para recibir y procesar sonidos. En el reino animal, existen adaptaciones sorprendentes que amplían o especializan esta capacidad:
- Murciélagos: Utilizan un sistema de ecolocalización basado en ultrasonidos. Emiten ondas de alta frecuencia y perciben los ecos para detectar objetos y presas, incluso en la oscuridad total.
- Ballenas y Delfines: Estos cetáceos emiten sonidos de baja frecuencia que viajan a grandes distancias bajo el agua. Su sistema auditivo avanzado les permite interpretar estos ecos, una habilidad esencial para la comunicación y la navegación.
- Elefantes: Pueden percibir infrasonidos, ondas sonoras de muy baja frecuencia, que les permiten comunicarse a largas distancias a través de vibraciones transmitidas por el suelo.
Entre Biología y Tecnología
La recepción del sonido, ya sea por el oído humano o por un dispositivo como el ecógrafo, refleja un principio universal: la interacción de las ondas con el medio y los sistemas receptores que las procesan. Mientras que el oído traduce ondas en experiencias sensoriales y emocionales, el ecógrafo convierte ecos en imágenes que iluminan el interior del cuerpo humano. Estas similitudes destacan la conexión profunda entre la biología y la tecnología, y cómo ambas aprovechan los principios físicos del sonido para explorar y comprender el mundo que nos rodea.
Ondas de Ultrasonido
Movimiento Ondulatorio Armónico (MAS)
El sonido encuentra su esencia física en el Movimiento Ondulatorio Armónico Simple (MAS), un modelo fundamental que describe cómo se comportan las partículas de un medio cuando vibran alrededor de una posición de equilibrio. Esta relación es crucial porque las ondas sonoras son, en esencia, oscilaciones que se propagan a través de un medio elástico siguiendo patrones de MAS. En este tipo de movimiento, las partículas experimentan una aceleración proporcional y de sentido opuesto a su desplazamiento, lo que da lugar a un ciclo regular y predecible. Estudiar el MAS permite comprender fenómenos como la frecuencia, la amplitud y el periodo del sonido, conceptos esenciales para describir cómo las vibraciones generan y transmiten las ondas sonoras. Así, el MAS no solo es la base para entender el sonido, sino que también conecta la física de las vibraciones con aplicaciones prácticas en acústica, música y tecnologías como la ecografía
Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Características Fundamentales de una Onda Sonora
De las Magnitudes Físicas a las Percepciones Auditivas
Amplitud y Volumen
Concepto Físico: La amplitud mide la máxima desviación de las partículas del medio desde su posición de reposo debido a una onda sonora.
Percepción Humana: Se traduce en el volumen del sonido. Una mayor amplitud implica una mayor intensidad percibida.
Ejemplo: Al golpear un tambor con más fuerza, la membrana vibra con mayor amplitud, produciendo un sonido más fuerte.
En Altavoces: El volumen se ajusta aumentando o disminuyendo la señal eléctrica que alimenta el altavoz, modificando la amplitud de las ondas sonoras generadas.
Frecuencia y Tono
Concepto Físico: La frecuencia es el número de ciclos completos que realiza una onda sonora en un segundo, medida en Hertz (Hz).
Percepción Humana: Define el tono del sonido:
- Frecuencias altas: Generan sonidos agudos, como el canto de un pájaro.
- Frecuencias bajas: Generan sonidos graves, como el rugido de un trueno.
Ejemplo: Las notas altas de un piano tienen frecuencias superiores a las notas bajas.
En Altavoces: Los tweeters reproducen frecuencias altas (agudas), mientras que los subwoofers manejan frecuencias bajas (graves).
Forma de la Onda y Timbre
Concepto Físico: La forma de la onda sonora combina frecuencias y amplitudes. Las ondas simples son sinusoidales, mientras que las complejas integran armónicos.
Percepción Humana: Determina el timbre, diferenciando sonidos con igual frecuencia y amplitud, pero de distintas fuentes.
Ejemplo: Un violín y una flauta tocando la misma nota tienen timbres distintos debido a sus armónicos únicos.
En Altavoces: Un buen sistema de audio reproduce armónicos fielmente, preservando el timbre original del sonido.
Relación Global
Esta tabla resume cómo las magnitudes físicas están vinculadas con nuestras percepciones auditivas y su implementación en altavoces y sistemas de audio:
Magnitud Física
Percepción Auditiva
Aplicación en Altavoces
Amplitud
Volumen
Control de energía eléctrica
Frecuencia
Tono
Tweeters para agudos, subwoofers para graves
Forma de la Onda
Timbre
Reproducción fiel de armónicos
Intensidad
Sonoridad
Mayor potencia para espacios grandes
Velocidad de Propagación
Claridad
Optimización de ubicación
Impedancia Acústica
Absorción o reflexión
Diseño para alta fidelidad
👉
Al pulsar sobre la imagen accederás un jugable docente
Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
👉
Pulsa sobre la imagen para acceder.
Figura 6: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
👉
Pulsa sobre la imagen para acceder.
figura 9: Frecuentemente imaginamos las ondas en dos dimensiones. Con esta herramienta interactiva, podrás observarlas en toda su complejidad. ¡Disfruta explorando el fascinante mundo de las ondas!
👉
Al pulsar sobre la imagen accederás un jugable docente
Figura 10: Accede al tutorial de el proceso de generación de los utlrasonidos.
👉📟
Ir a Imagineus®.
Imagenus 1: Ejemplo de imagen ecográfica mostrando estructuras hiper, hipo e isoecogénicas (calota craneal hueso, grasa, lipoma)
👉📟
Ir a Imagineus®.
Imagineus 2:Ejemplo de imagen ecográfica mostrando las diferentes texturas (hiper, hipo e isoecogénicas ,Higado, aorta, cava, planos grasos)
Detección del Rango de los Ultrasonidos
Geolocalización del Sonido: Fuentes 2D y 3D
De las Magnitudes Físicas a las Percepciones Auditivas
Amplitud y Volumen
Concepto Físico: La amplitud mide la máxima desviación de las partículas del medio desde su posición de reposo debido a una onda sonora.
Percepción Humana: Se traduce en el volumen del sonido. Una mayor amplitud implica una mayor intensidad percibida.
Ejemplo: Al golpear un tambor con más fuerza, la membrana vibra con mayor amplitud, produciendo un sonido más fuerte.
En Altavoces: El volumen se ajusta aumentando o disminuyendo la señal eléctrica que alimenta el altavoz, modificando la amplitud de las ondas sonoras generadas.
Frecuencia y Tono
Concepto Físico: La frecuencia es el número de ciclos completos que realiza una onda sonora en un segundo, medida en Hertz (Hz).
Percepción Humana: Define el tono del sonido:
- Frecuencias altas: Generan sonidos agudos, como el canto de un pájaro.
- Frecuencias bajas: Generan sonidos graves, como el rugido de un trueno.
Ejemplo: Las notas altas de un piano tienen frecuencias superiores a las notas bajas.
En Altavoces: Los tweeters reproducen frecuencias altas (agudas), mientras que los subwoofers manejan frecuencias bajas (graves).
Forma de la Onda y Timbre
Concepto Físico: La forma de la onda sonora combina frecuencias y amplitudes. Las ondas simples son sinusoidales, mientras que las complejas integran armónicos.
Percepción Humana: Determina el timbre, diferenciando sonidos con igual frecuencia y amplitud, pero de distintas fuentes.
Ejemplo: Un violín y una flauta tocando la misma nota tienen timbres distintos debido a sus armónicos únicos.
En Altavoces: Un buen sistema de audio reproduce armónicos fielmente, preservando el timbre original del sonido.
Relación Global
Esta tabla resume cómo las magnitudes físicas están vinculadas con nuestras percepciones auditivas y su implementación en altavoces y sistemas de audio:
| Magnitud Física | Percepción Auditiva | Aplicación en Altavoces |
|---|---|---|
| Amplitud | Volumen | Control de energía eléctrica |
| Frecuencia | Tono | Tweeters para agudos, subwoofers para graves |
| Forma de la Onda | Timbre | Reproducción fiel de armónicos |
| Intensidad | Sonoridad | Mayor potencia para espacios grandes |
| Velocidad de Propagación | Claridad | Optimización de ubicación |
| Impedancia Acústica | Absorción o reflexión | Diseño para alta fidelidad |
Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
Figura 6: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
figura 9: Frecuentemente imaginamos las ondas en dos dimensiones. Con esta herramienta interactiva, podrás observarlas en toda su complejidad. ¡Disfruta explorando el fascinante mundo de las ondas!
Figura 10: Accede al tutorial de el proceso de generación de los utlrasonidos.
Imagenus 1: Ejemplo de imagen ecográfica mostrando estructuras hiper, hipo e isoecogénicas (calota craneal hueso, grasa, lipoma)
Imagineus 2:Ejemplo de imagen ecográfica mostrando las diferentes texturas (hiper, hipo e isoecogénicas ,Higado, aorta, cava, planos grasos)
La geolocalización del sonido se refiere a la capacidad de determinar la ubicación de una fuente sonora en el espacio, tanto en el plano 2D como en un entorno 3D. Este concepto es fundamental para una variedad de aplicaciones, desde la navegación de animales como los murciélagos, que utilizan la ecolocalización, hasta la ingeniería de sistemas de sonar y la ecografía médica, que emplean ultrasonidos para obtener imágenes detalladas del interior del cuerpo.
Cuando hablamos de la geolocalización del sonido en su forma más básica, nos referimos a la identificación de la dirección y la distancia de una fuente sonora en relación con un receptor. La ubicación de la fuente puede determinarse mediante el análisis del tiempo que tarda el sonido en llegar a los diferentes receptores o mediante la comparación de la intensidad de la señal recibida en diferentes puntos.
En aplicaciones 2D, el sonido puede provenir de una fuente que se encuentra en un plano, y la geolocalización de esta fuente se puede realizar mediante técnicas como la triangulación. En un sistema 3D, la localización es más compleja, ya que el sonido puede viajar en varias direcciones, y la ubicación precisa de la fuente debe calcularse considerando las tres dimensiones del espacio.
El Sonido en el Espacio: Fuentes 2D y 3D
En un entorno tridimensional, la propagación del sonido ocurre de manera esférica desde la fuente. Sin embargo, debido a las características del medio y la naturaleza de las ondas sonoras, la forma en que se percibe el sonido cambia dependiendo de la distancia y de los obstáculos presentes entre la fuente y el receptor. Los avances en las tecnologías acústicas, como el sonar y los sistemas de micrófonos múltiples, permiten analizar y mapear estas variaciones de forma precisa, lo que proporciona una geolocalización exacta de la fuente sonora.
La geolocalización en 3D se puede lograr mediante el uso de matrices de micrófonos dispuestos en una red espacial, lo que permite captar el sonido desde diversas direcciones y calcular la posición de la fuente. El análisis de los ecos o las variaciones en el tiempo de llegada del sonido a los diferentes micrófonos permite deducir la ubicación exacta de la fuente, lo que es particularmente útil en aplicaciones como la localización de objetos submarinos mediante sonar, o la localización de personas o vehículos en entornos industriales o de emergencia.
Ultrasonido: Usos y Aplicaciones
El ultrasonido se refiere a ondas sonoras con frecuencias superiores a las que puede percibir el oído humano, generalmente superiores a 20 kHz. En el ámbito médico, especialmente en la ecografía, los ultrasonidos se utilizan para obtener imágenes detalladas del interior del cuerpo humano. Este proceso se basa en la emisión de ondas ultrasónicas que se reflejan en los diferentes tejidos del cuerpo. El tiempo que tarda cada onda en regresar al dispositivo es utilizado para calcular la distancia y crear imágenes de las estructuras internas.
La precisión en la medición de estos ecos es esencial para garantizar la calidad de las imágenes y la correcta interpretación de las características espaciales de los tejidos. Cuanto mayor sea la resolución temporal del sistema de ultrasonido, mejor podrá distinguir las interfaces cercanas entre los diferentes tejidos, lo que mejora la claridad de la imagen generada.
El rango del ultrasonido se calcula utilizando la ecuación básica de distancia, considerando la velocidad del sonido en el medio (que varía según el tejido) y el tiempo de vuelo del pulso:
d = c × t / 2
donde:
- d es la distancia a la interfaz.
- c es la velocidad del sonido en el tejido.
- t es el tiempo que tarda el pulso en ir y volver.
Ecolocalización: Un Principio Natural
La ecolocalización, utilizada por animales como los murciélagos, las ballenas y los delfines, es un proceso que se basa en la emisión y recepción de ondas sonoras de alta frecuencia. Estos animales emiten pulsos de ultrasonido, y el tiempo que tarda el eco en regresar les permite determinar la distancia y la forma de los objetos cercanos. Esta habilidad les ayuda a orientarse en la oscuridad, encontrar presas y navegar en su entorno.
La ecolocalización también se basa en la variación de la frecuencia y la intensidad del eco, lo que permite a los animales discernir no solo la distancia, sino también las características del objeto reflejante, como su tamaño, forma y material. En condiciones como un pozo, por ejemplo, las superficies de agua reflejan mejor las frecuencias altas, mientras que en superficies sólidas, el eco puede ser menos pronunciado.
Este principio es análogo al funcionamiento de los dispositivos de ultrasonido en la medicina, donde las ondas sonoras se utilizan para crear imágenes detalladas de los tejidos internos del cuerpo humano. Al igual que los animales utilizan la ecolocalización para percibir su entorno, los sistemas de ultrasonido en ecografía analizan los ecos reflejados para construir representaciones visuales precisas.
Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
Conclusiones
Las imágenes obtenidas a través del ultrasonido proporcionan información valiosa sobre la morfología y funcionalidad de los tejidos, lo que permite la detección de enfermedades y lesiones. La calidad de las imágenes depende de varios factores, incluidos los parámetros del transductor, la calidad del equipo y la experiencia del operador.
Entender estos principios básicos de la ecografía es fundamental para interpretar correctamente las imágenes y reconocer las diferentes estructuras anatómicas. La sonografía se ha convertido en una herramienta diagnóstica invaluable en la medicina moderna, permitiendo a los profesionales de la salud visualizar el interior del cuerpo de manera segura y no invasiva.
Evalua tus conocimientosReferencias
[1] Kremkau, F. W. (2018). Diagnostic Ultrasound: Principles and Instruments. Elsevier.
[2] McLeod, T. R. (2013). An Introduction to Ultrasound. The Journal of Clinical Ultrasound, 41(4), 217-223.
Ampliar Conocimientos
¡Has dado un gran primer paso en el mundo de la ecografía! Entender los principios básicos es esencial para interpretar correctamente las imágenes y diagnosticar con precisión.
Si quieres profundizar aún más en este apasionante campo y convertirte en un experto en sonografía, te invitamos a explorar nuestro módulo avanzado. Allí descubrirás:
- La física detrás de la formación de imágenes: Aprenderás cómo las ondas sonoras interactúan con los tejidos y cómo se generan las imágenes ecográficas.
- Los diferentes tipos de transductores: Conocerás los distintos tipos de transductores y sus aplicaciones en diferentes áreas de la anatomía.
- Técnicas avanzadas de ecografía: Explorarás técnicas como el Doppler, la elastografía y la ecografía contrastada.
- Interpretación de imágenes complejas: Aprenderás a identificar artefactos y a diferenciar entre diferentes patologías.
¡No esperes más y adéntrate en el mundo de la ecografía avanzada!
