Principios Básicos de los Ultrasonidos
La ecografía un pincel que pinta el interior.
Cada paciente es un lienzo en blanco, y el ecógrafo, nuestro pincel. Al igual que un pintor necesita dominar las técnicas y la teoría del color, el ecógrafo requiere un profundo conocimiento de los principios físicos y anatómicos. Con cada exploración, creamos una obra de arte, una imagen que nos revela los secretos del cuerpo humano. La ecografía es más que una técnica, es un arte que combina la ciencia con la sensibilidad
¿Qué es la Ecografía?
La ecografía, o ultrasonografía, es una técnica de diagnóstico por imagen que emplea ondas sonoras de alta frecuencia para producir imágenes detalladas del interior del cuerpo humano. Este método es no invasivo y completamente indoloro, lo que lo convierte en una herramienta de primera línea para el estudio y evaluación de órganos, tejidos blandos y estructuras vasculares. A través de la ecografía, es posible observar el estado y función de distintos órganos, así como detectar anormalidades de manera rápida y precisa.
Su versatilidad en el diagnóstico médico permite que sea empleada ampliamente en diversas áreas de la medicina. En cardiología, por ejemplo, la ecografía permite evaluar el corazón en tiempo real, facilitando el análisis de sus estructuras y del flujo sanguíneo a través de los vasos cardíacos. En la medicina interna, esta tecnología resulta esencial para el estudio de órganos abdominales como el hígado, los riñones, el páncreas y la vesícula biliar. Asimismo, la ecografía es un método de referencia en la evaluación de tejidos musculoesqueléticos, ya que posibilita una visualización detallada de músculos, tendones y ligamentos, contribuyendo al diagnóstico de lesiones deportivas y otras patologías relacionadas con el aparato locomotor.
Uno de los usos más conocidos de la ecografía es en el campo de la obstetricia, donde desempeña un rol crucial en el monitoreo del desarrollo fetal durante el embarazo. Este uso permite obtener imágenes en tiempo real del feto, proporcionando a los profesionales una herramienta diagnóstica segura para la madre y el bebé, sin exponerlos a radiaciones ionizantes.
Ecografia Obstetrica
Ecografia Muscular
Ecografia Perfusion tisular
La accesibilidad, seguridad y eficacia de la ecografía la han consolidado como una técnica de imagen de elección en múltiples contextos clínicos, destacándose por su precisión y por la capacidad de ofrecer evaluaciones inmediatas y no invasivas.
En la figura 1 podras ver su primera imagen ecográfica y empezar a entender los conceptos básicos o parametros habituales.

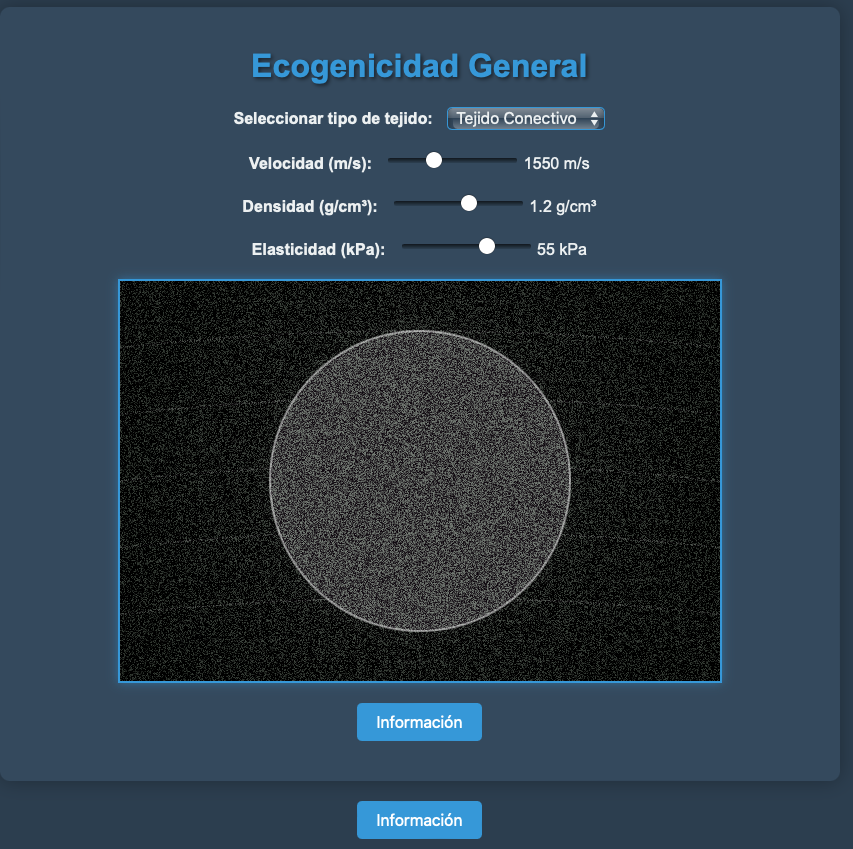

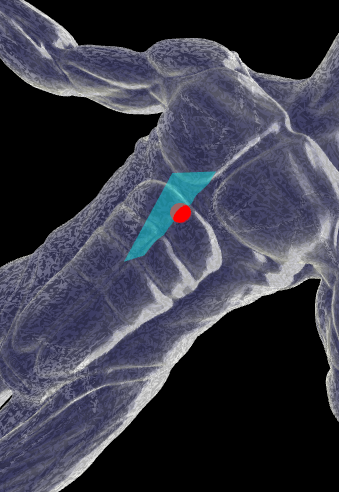

Figura 1: Accede a tu Primer Sonograma. ¡Juega con él!
Ondas de Ultrasonido
Cómo Funcionan las Ondas de Sonido
El sonido es una onda de presión viajera. A diferencia de las olas del mar, donde la dirección de la amplitud (vertical) difiere de la dirección de desplazamiento (horizontal) [Figura 2], se tiene que destacar que las ondas sonoras consisten en compresiones y rarefacciones alternas de las moléculas del medio en que se propagan, por lo tanto las ondas sonoras son ondas longitudinales, lo que significa que las partículas del medio vibran en la misma dirección que la propagación de la onda sonora, produciendo una transferencia de energía sin que las partículas experimenten un desplazamiento neto en la dirección de la onda. Estas compresiones y rarefacciones pueden medirse en términos de presión, densidad, o vibración de las partículas del medio. [Figura 3]

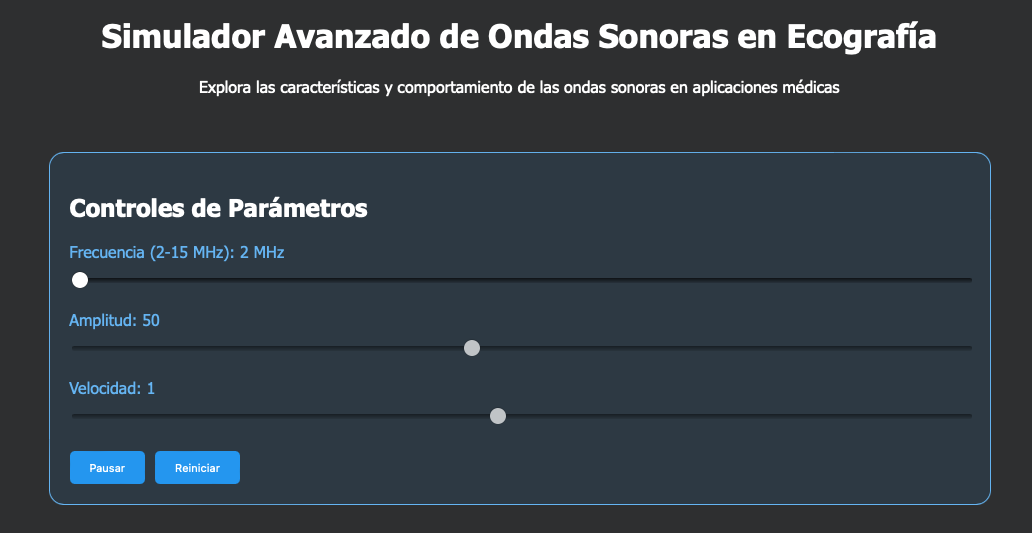

Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Figura 2: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Física del sonido: Ondas mecánicas y su propagación
En un repaso rápido de lo explicado hasta aquí, el concepto principal de la fisica es que el sonido se define como una perturbación mecánica que se propaga a través de un medio elástico, como el aire, el agua o los sólidos, generando variaciones en la presión, densidad y desplazamiento de las partículas del medio. Las ondas sonoras son ondas longitudinales, lo que significa que las partículas del medio vibran en la misma dirección que la propagación de la onda sonora, produciendo una transferencia de energía sin que las partículas experimenten un desplazamiento neto en la dirección de la onda.
Para caracterizar las propiedades físicas del sonido, se utilizan parámetros clave como la presión acústica, la velocidad de las partículas, la densidad y el desplazamiento de las partículas del medio. Estos parámetros permiten describir cómo el sonido interactúa con el medio, afectando la transmisión y percepción de la onda sonora. La propagación de las ondas sonoras en un medio homogéneo e isótropo se puede describir mediante la ecuación de onda acústica:
∂²p/∂t² = c² ∇²p
En esta ecuación:
- p: Representa la presión acústica, que corresponde a la perturbación generada en el medio debido a la presencia de la onda sonora.
- t: Es el tiempo, una variable fundamental en la dinámica de las ondas.
- c: Denota la velocidad del sonido en el medio, una constante que depende de las propiedades elásticas y de densidad del medio.
- ∇²: Es el operador laplaciano, que describe la divergencia del gradiente de presión, o la "curvatura" de la presión en el espacio. Imagina que estás mirando un paisaje montañoso.
👉 Pulsa sobre la imagen para acceder.

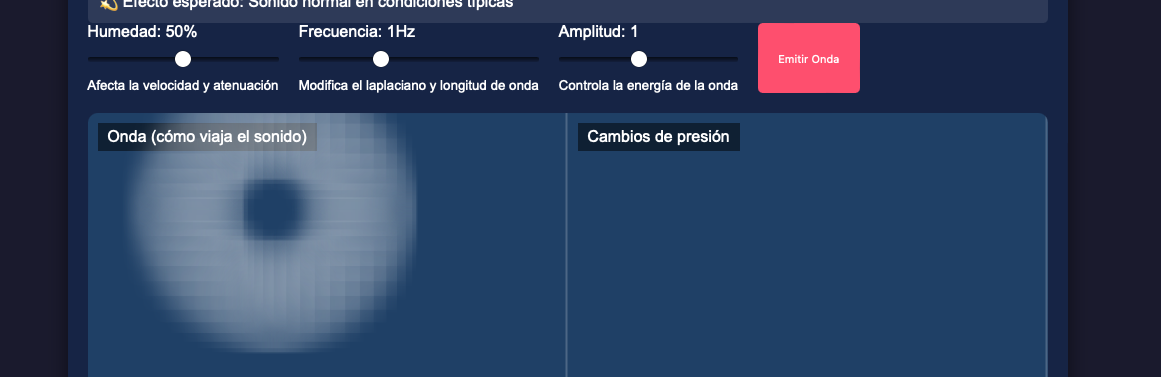

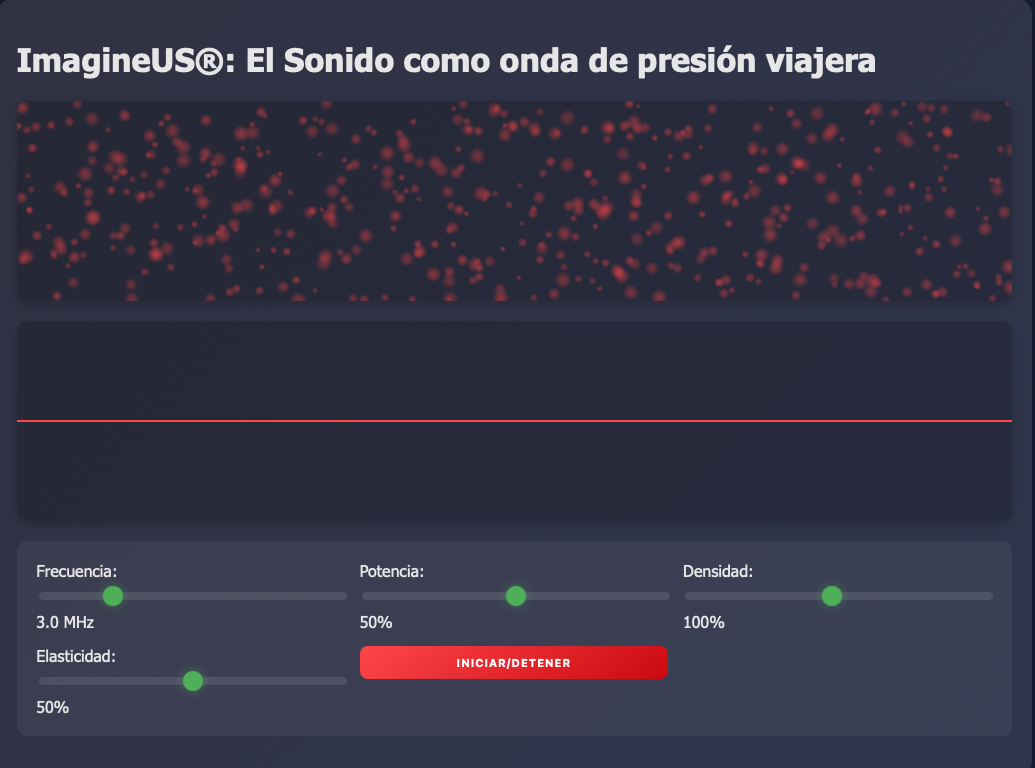

Figura 5: Entiende el conceptos de presión y onda
Interpretación de la ecuación: Esta ecuación indica que la aceleración de la presión acústica en un punto específico, en un momento determinado, es proporcional a la curvatura de la presión en ese punto. En otras palabras, la variación de la presión se propaga a una velocidad determinada por la velocidad del sonido en el medio, de forma que cualquier perturbación en la presión se extiende a través del medio, transmitiendo energía en el proceso.
Las ondas sonoras, al ser ondas mecánicas longitudinales, requieren de un medio material elástico para propagarse; esto significa que no pueden desplazarse en el vacío, a diferencia de las ondas electromagnéticas. Durante su propagación, las partículas del medio oscilan en la misma dirección en que se desplaza la onda, generando regiones alternas de compresión y rarefacción. La energía se transmite a través de estas vibraciones sin que las partículas se desplacen significativamente de su posición de equilibrio; en cambio, oscilan en torno a ella, permitiendo que la onda sonora avance y se mantenga en el tiempo.
Magnitudes que definen una onda
Las ondas, presentes en diversos fenómenos naturales y tecnológicos, se caracterizan por magnitudes físicas que describen su comportamiento y propagación. En este texto, exploraremos en profundidad estas magnitudes esenciales, comenzando con las más básicas y avanzando hacia conceptos más especializados.
1. Amplitud
La amplitud representa la máxima desviación de las partículas del medio vibrante respecto a su posición de reposo. Es una medida de la intensidad de la onda y se relaciona con la energía transportada por la misma. En ondas transversales, como la luz, la amplitud se refiere al desplazamiento perpendicular a la dirección de propagación. En ondas longitudinales, como el sonido, la amplitud se refiere al desplazamiento en la misma dirección de propagación.
2. Longitud de onda
La longitud de onda (λ) es la distancia recorrida por la onda entre dos puntos consecutivos con la misma fase de vibración. Se mide en unidades de longitud, como metros (m) o centímetros (cm). La longitud de onda está inversamente relacionada con la frecuencia de la onda, es decir, a mayor frecuencia, menor longitud de onda.
3. Intensidad
La intensidad (I) representa la cantidad de energía transportada por la onda por unidad de área y tiempo. Se mide en unidades de potencia por área, como Watts por metro cuadrado (W/m²). La intensidad está directamente relacionada con la amplitud de la onda, es decir, a mayor amplitud, mayor intensidad.
4. Flujo energético
El flujo energético (Φ) es la tasa de transferencia de energía por unidad de área a través de una superficie. Se calcula como el producto de la intensidad (I) y el coseno del ángulo entre la dirección de propagación de la onda y la normal a la superficie. El flujo energético nos indica la cantidad de energía que atraviesa una superficie específica por unidad de tiempo.
5. Potencia
La potencia (P) representa la cantidad total de energía transportada por la onda en un tiempo determinado. Se mide en unidades de potencia, como Watts (W). La potencia está relacionada con la intensidad (I) y el área (A) de la superficie a través de la cual se propaga la onda: P = I * A.
Figura 5: Entiende el conceptos de presión y onda
6. Ley de Weber
La ley de Weber relaciona la fuerza electromotriz inducida (ε) en una bobina con la tasa de cambio del flujo magnético (Φm) que la atraviesa: ε = -N * dΦm/dt. Esta ley es fundamental en el funcionamiento de generadores eléctricos y transformadores.
7. Frecuencia
La frecuencia (f) representa el número de ciclos de vibración que completa la onda en un segundo. Se mide en unidades de Hertz (Hz). La frecuencia está inversamente relacionada con el periodo de la onda, es decir, a mayor frecuencia, menor periodo.
8. Periodo
El periodo (T) es el tiempo que tarda la onda en completar un ciclo de vibración. Se mide en unidades de tiempo, como segundos (s) o milisegundos (ms). El periodo está directamente relacionado con la frecuencia de la onda, es decir, a mayor frecuencia, menor periodo.
9. Frente de onda
El frente de onda es la superficie que une todos los puntos de la onda que se encuentran en la misma fase de vibración. Se utiliza para representar la propagación de la onda en el espacio. El frente de onda puede ser plano, circular o esférico, dependiendo de la geometría de la fuente de onda.
10. Velocidad de propagación
La velocidad de propagación (v) es la velocidad a la que se desplaza la onda en el medio. Se mide en unidades de velocidad, como metros por segundo (m/s) o kilómetros por hora (km/h). La velocidad de propagación depende del tipo de onda y las propiedades del medio.
Figura 5: Entiende el conceptos de presión y onda
11. Impedancia acústica
La impedancia acústica (Z) es la resistencia que presenta un medio a la propagación de ondas sonoras. Se define como la relación entre la presión acústica (p) y la velocidad de las partículas (v) del medio: Z = p / v. La impedancia acústica es importante en el estudio de la reflexión y transmisión del sonido.
12. Frecuencia de resonancia de ultrasonidos
La frecuencia de resonancia de ultrasonidos es la frecuencia natural de vibración de un transductor de ultrasonidos. En esta frecuencia, el transductor vibra con mayor amplitud y eficiencia para generar o detectar ondas ultrasónicas. La frecuencia de resonancia depende de las propiedades físicas del material del transductor, su geometría y las condiciones de operación.
13. Factor de calidad
El factor de calidad (Q) de un transductor de ultrasonidos es una medida de su capacidad para almacenar energía vibratoria y minimizar las pérdidas por fricción interna y radiación. Un factor de calidad alto indica que el transductor vibra con poca amortiguación y tiene una respuesta resonante más nítida. Se calcula como la relación entre la frecuencia de resonancia (f0) y el ancho de banda a media altura (Δf): Q = f0 / Δf.
14. Momento sónico
El momento sónico (M) es una medida de la cantidad de momento angular transportado por una onda sonora. Se define como el producto del momento de inercia (I) de las partículas del medio por su velocidad angular (ω): M = I * ω. El momento sónico es importante en el estudio de la propagación y transferencia de energía mecánica por ondas sonoras.
Resumen
Estas magnitudes descritas, junto con otras como la amplitud y la longitud de onda, proporcionan una comprensión completa del comportamiento de las ondas y sus características en diferentes medios. La comprensión de estas magnitudes es fundamental en diversos campos, como la física, la ingeniería, la acústica y la medicina.
Figura 6: Explora las características de las ondas. En este jugable podras entender los conceptos fundamntales de las ondas
Velocidad del sonido en un medio
La velocidad del sonido depende del medio de propagación, en función de su rigidez y densidad. En términos generales, cuanto más rígido es el material, mayor es la velocidad de propagación del sonido, por lo que el sonido viaja más rápido en sólidos que en líquidos o gases.
Un ejemplo clásico es el de los antiguos que escuchaban un tren colocando su oído sobre las vías. Como el sonido viaja más rápido a través del metal que en el aire, las vibraciones del tren se percibían a través del raíl antes de oírlo en el aire.
De hecho, el sonido se desplaza aproximadamente cuatro veces más rápido en el metal que en tejidos blandos. Un ejemplo extremo es el diamante, donde la velocidad de transmisión sonora puede alcanzar hasta los 12,000 metros por segundo debido a su alta rigidez.
La velocidad del sonido, representada como c, puede calcularse mediante la fórmula:
c = √(E / ρ)
Donde:
- c: Velocidad del sonido en el medio.
- E: Módulo de Young, una medida de la rigidez o elasticidad del material.
- ρ: Densidad del material.
Según esta ecuación, la velocidad del sonido aumenta cuando el material es más rígido (mayor E) y menos denso (menor ρ), explicando por qué los sólidos, y especialmente los metales, permiten una transmisión sonora más rápida que los líquidos o los gases.

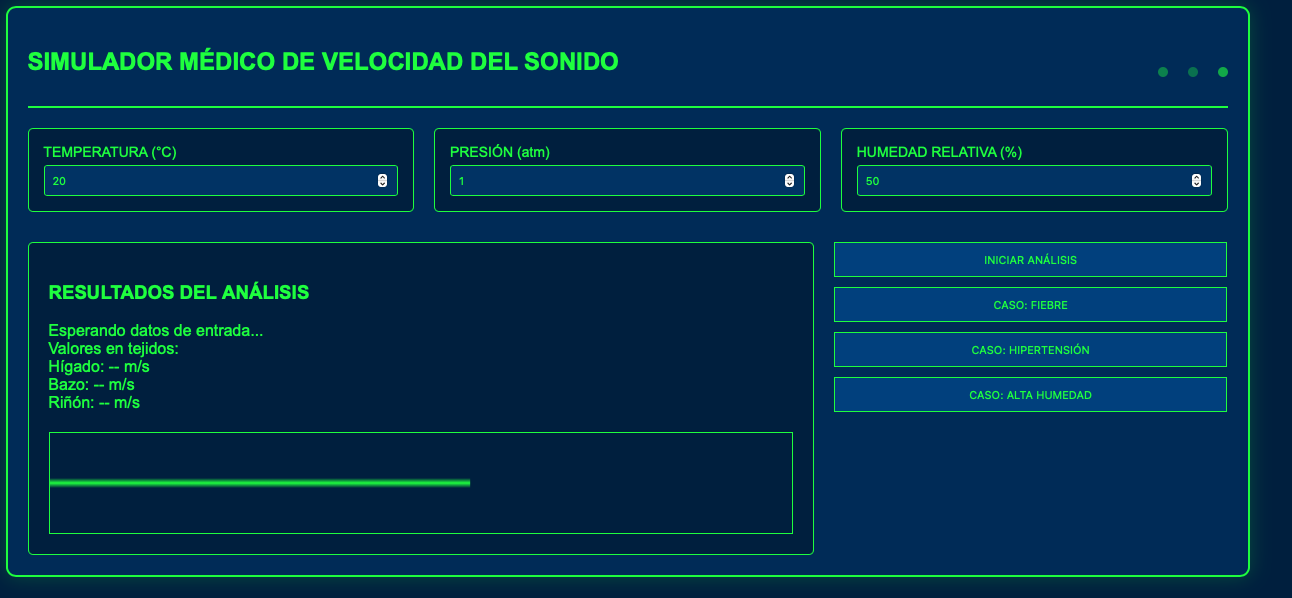

Figura 7: Explora la Velocidad del Sonido en Tejidos Biológicos

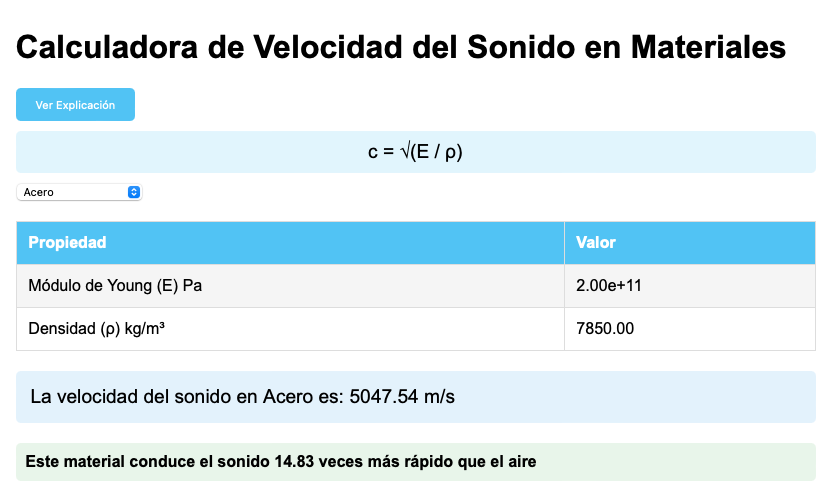

Figura 8: Calculadora de Velocidad del Sonido en Tejidos Biológicos

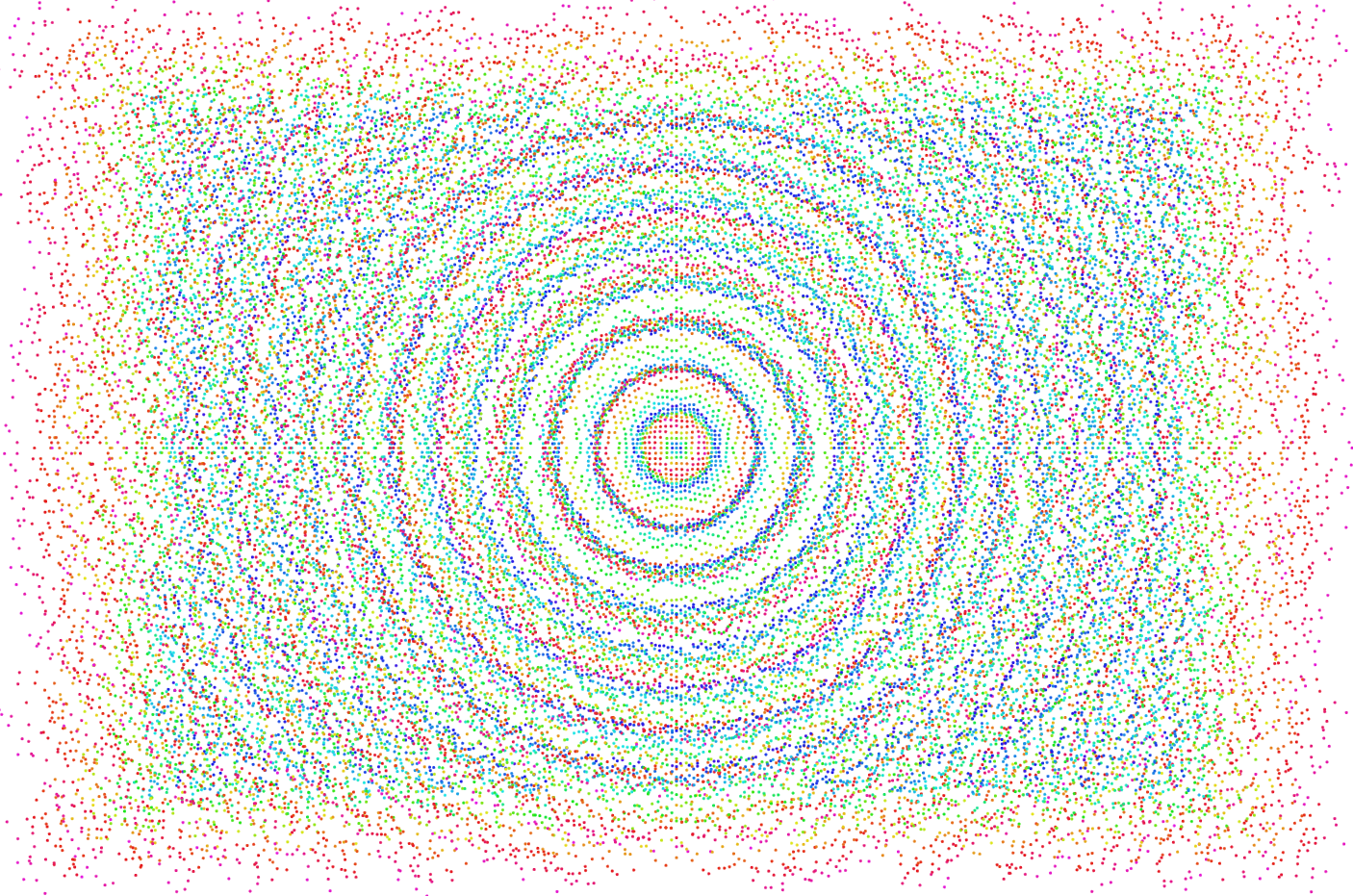

figura 9: Frecuentemente imaginamos las ondas en dos dimensiones. Con esta herramienta interactiva, podrás observarlas en toda su complejidad. ¡Disfruta explorando el fascinante mundo de las ondas!
Funcionamiento básico de un Ecógrafo
Ya sabemos que son los ultrasonidos los que empleamos para obtener imágenes de alta resolución de los tejidos internos del cuerpo. Pero...
¿Cómo Funciona?
El proceso de ecografía comienza con la emisión de ondas. Un transductor especializado genera ondas sonoras de alta frecuencia que se dirigen hacia los tejidos del cuerpo. Estas ondas son fundamentales para la exploración del interior del organismo, ya que su capacidad para interactuar con diferentes estructuras es lo que permite obtener información diagnóstica.
A medida que las ondas sonoras avanzan, interactúan con los tejidos que encuentran en su camino. Cuando las ondas alcanzan las interfaces de diferentes tejidos, como por ejemplo entre el músculo y el hueso, una parte de la energía se refleja de vuelta al transductor, generando lo que se conoce como ecos. Esta reflexión es clave, ya que proporciona datos sobre la profundidad y la densidad de los tejidos.
Una vez que las ondas sonoras han interactuado con los tejidos, el transductor recibe los ecos generados. Este dispositivo convierte los ecos reflejados en señales eléctricas, que contienen información sobre las características de los tejidos explorados. Este proceso de conversión es esencial para el siguiente paso en la obtención de imágenes.
Finalmente, las señales eléctricas son enviadas a un ordenador que se encarga de procesar la información recibida. Utilizando algoritmos complejos, el ordenador crea una imagen en tiempo real, que permite a los médicos visualizar el estado de los órganos y tejidos internos. Esta imagen se presenta de manera que se puede interpretar fácilmente, proporcionando información crucial para el diagnóstico médico.

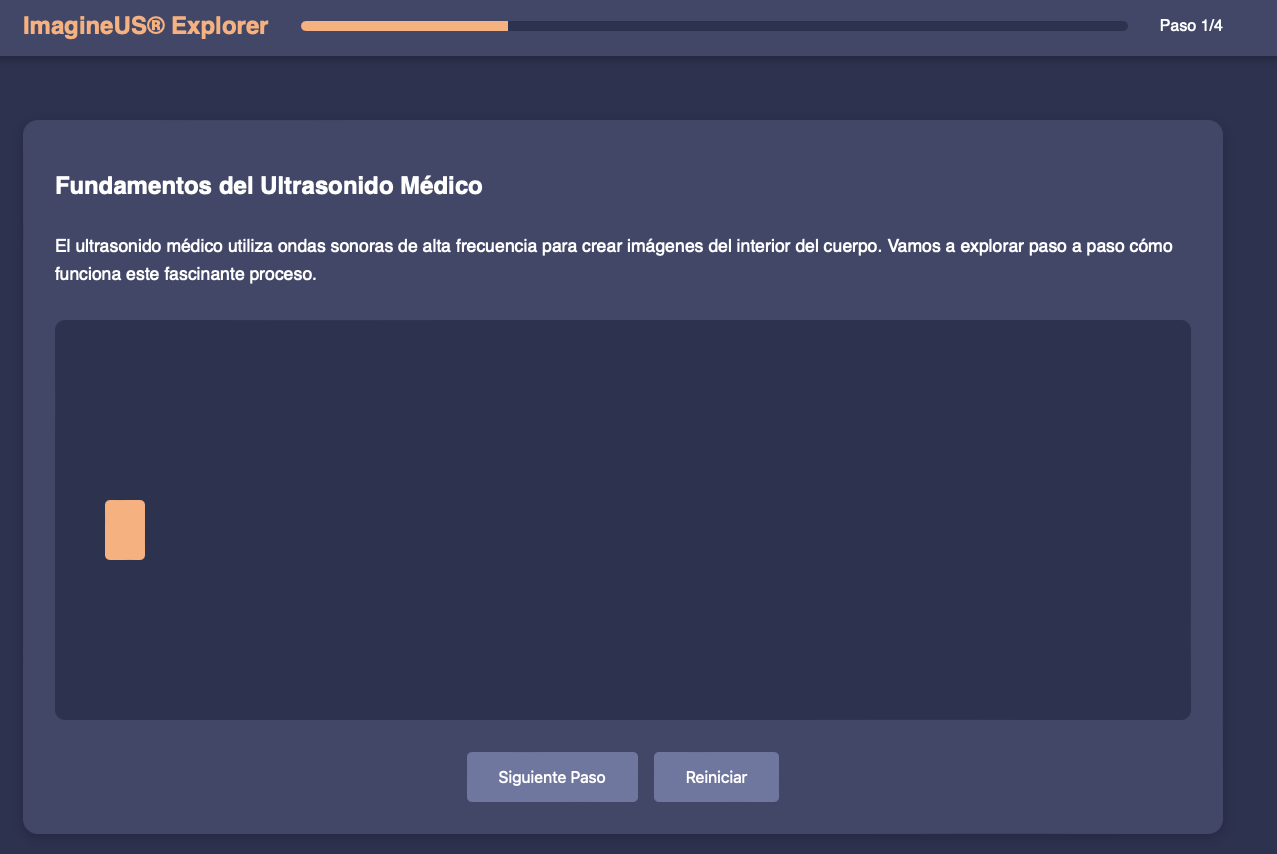

Figura 10: Accede al tutorial de el proceso de generación de los utlrasonidos.
Formación de la imagen
¿Cómo se crean las imágenes que observamos en una ecografía?
Este proceso comienza con una corriente electrica que llega a un transductor (especial) , este tranductor convierte la energia electrica en ondas ultrasonicas, este envío de ondas de sonido, que actúan como pequeños ecos, dentro del cuerpo. Estas ondas sonoras se propagan a través de los diferentes órganos y tejidos, y al llegar a ellos, rebotan de vuelta hacia el aparato de ultrasonido. La fuerza con la que regresan estos ecos varía según la densidad de cada tejido. Por ejemplo, los huesos son estructuras densas que reflejan los ecos con gran intensidad, lo que se traduce en zonas muy brillantes en la pantalla del ecógrafo. Por el contrario, los líquidos, como la sangre, tienen una densidad menor y devuelven ecos más débiles, lo que resulta en áreas más oscuras en la imagen.
La intensidad del eco que se recibe es un aspecto crucial en la formación de la imagen ecográfica y está relacionada con la impedancia acústica de los tejidos. Esta impedancia se refiere a la resistencia que presenta un tejido al paso de las ondas sonoras. Cuando hay una gran diferencia en la impedancia acústica entre dos tejidos, como ocurre cuando las ondas de ultrasonido viajan de un tejido graso (baja impedancia) a un tejido óseo (alta impedancia), se genera un eco potente. Esta potente reflexión es lo que permite distinguir claramente las diferentes estructuras internas del cuerpo en la imagen ecográfica.
Las estructuras que provocan un eco intenso se visualizan como áreas brillantes en la pantalla del ecógrafo y se conocen como hiperecogénicas. Estas son típicamente los huesos o las estructuras que tienen una alta densidad. Por otro lado, las estructuras que producen ecos más débiles aparecen como zonas oscuras y se denominan hipoecogénicas. Estas suelen ser los tejidos blandos o líquidos que reflejan menos sonido. Finalmente, existen las estructuras que provocan un eco que es similar al de los tejidos circundantes, y estas se clasifican como isoecogénicas, lo que significa que tienen una intensidad de eco comparable a sus alrededores.
La interpretación de estos ecos es fundamental para que los médicos puedan crear una imagen detallada y precisa del interior del cuerpo. Al analizar las diferencias en la intensidad de los ecos, se obtienen valiosos datos que facilitan el diagnóstico y la evaluación de diversas condiciones médicas.
Se acabó la parte más teórica de la ecografía, ahora toca disfrutar con las imágenes. Vamos a explorar cómo se ven las diferentes estructuras en el ultrasonido según su naturaleza, con ejemplos prácticos y comparaciones.
Conceptos Básicos de Ecogenicidad
La ecogenicidad se refiere a la capacidad de los tejidos de reflejar ondas de ultrasonido, produciendo diferentes tonos en la escala de grises:
- Anecoico o anecogénico: No devuelve ecos (negro) - típico de líquidos
- Hipoecogénico: Pocos ecos (gris oscuro)
- Isoecogénico: Igual ecogenicidad que el tejido de referencia
- Hiperecogénico: Muchos ecos (gris claro o casi blanco)
Ejemplos Anatómicos
Estructuras Anecoicas:
- Vejiga urinaria
- Vesícula biliar
- Vasos sanguíneos
- Líquido cefalorraquídeo
- Quistes simples
Estructuras Hiperecogénicas:
- Hueso cortical
- Cálculos
- Grasa
- Tejido fibroso
Figura 1: Accede a tu Primer Sonograma. ¡Juega con él!
Comparaciones Prácticas
En la práctica clínica, es esencial comparar las estructuras con su entorno:
- El hígado normal es isoecogénico con respecto al riñón
- Los quistes son anecoicos comparados con el parénquima circundante
- Los cálculos son hiperecogénicos en comparación con el tejido adyacente
- Los tumores suelen ser hipoecogénicos respecto al tejido normal
Factores Técnicos Importantes
- La ganancia general del equipo afecta a toda la imagen
- La profundidad modifica la visualización de estructuras profundas
- El foco debe ajustarse a la zona de interés
- La frecuencia del transductor influye en la resolución
Ejercicios de Identificación
Para mejorar tu capacidad de reconocimiento:
- Identifica estructuras anecoicas fisiológicas (vasos, vejiga)
- Compara la ecogenicidad del hígado con el riñón
- Observa la diferencia entre músculo y grasa
- Reconoce estructuras hiperecogénicas normales y patológicas
Imagenus 1: Ejemplo de imagen ecográfica mostrando estructuras hiper, hipo e isoecogénicas (calota craneal hueso, grasa, lipoma)
Imagineus 2:Ejemplo de imagen ecográfica mostrando las diferentes texturas (hiper, hipo e isoecogénicas ,Higado, aorta, cava, planos grasos)
Detección del Rango de los Ultrasonidos
El objetivo de los ultrasonidos en la ecografía es lograr una representación precisa de las características espaciales de los tejidos humanos. Para medir la profundidad, la ecografía se basa en la secuencia temporal de los ecos de retorno generados por los ultrasonidos. Este "eco de ida y vuelta" ocurre en un lapso de aproximadamente 13 microsegundos en los sistemas de ultrasonido médicos.
La determinación del rango en ecografía se basa en la medición del tiempo de vuelo de los pulsos de ultrasonido. Al emitir un pulso y registrar el tiempo transcurrido hasta la recepción del eco, se puede calcular la distancia a la interfaz donde ocurrió la reflexión. La ecuación básica para calcular esta distancia (d) es:
d = (c × t) / 2
Donde:
- d: Es la distancia a la interfaz.
- c: Representa la velocidad del sonido en el tejido.
- t: Es el tiempo de vuelo del pulso de ultrasonido.
La precisión en la medición del rango depende de varios factores, incluyendo la resolución temporal del sistema de ultrasonido y la estabilidad de la velocidad del sonido en el tejido. Una alta resolución temporal permite distinguir entre interfaces cercanas, lo que mejora la precisión espacial de la imagen obtenida.
La Ecolocalización y su Funcionamiento
La ecolocalización es un fenómeno físico que se basa en la emisión y recepción de ondas sonoras de alta frecuencia. Algunos animales, como los murciélagos, utilizan este principio para orientarse en el espacio. Emiten pulsos de ultrasonido que, al incidir sobre un objeto, se reflejan parcialmente. El tiempo transcurrido entre la emisión del pulso y la recepción del eco es directamente proporcional a la distancia al objeto.
Además, el análisis de la frecuencia y la amplitud del eco permite obtener información sobre las características del objeto, como su tamaño, forma y composición. Por ejemplo, cuando un murciélago emite un sonido en un entorno cerrado como un pozo, el eco que retorna será más agudo si hay agua, ya que las superficies líquidas reflejan mejor las frecuencias altas. En cambio, si no hay agua, el eco será más débil y menos agudo debido a la dispersión del sonido en las paredes del pozo.
En términos simples, la ecolocalización implica la emisión de un pulso de ultrasonido, seguido de una evaluación temporal y de la intensidad del eco de retorno. Este principio es análogo a cómo se utiliza en la ecografía médica, que se basa en la emisión de pulsos de sonido y en el análisis de los ecos reflejados para construir una imagen detallada de las estructuras internas.

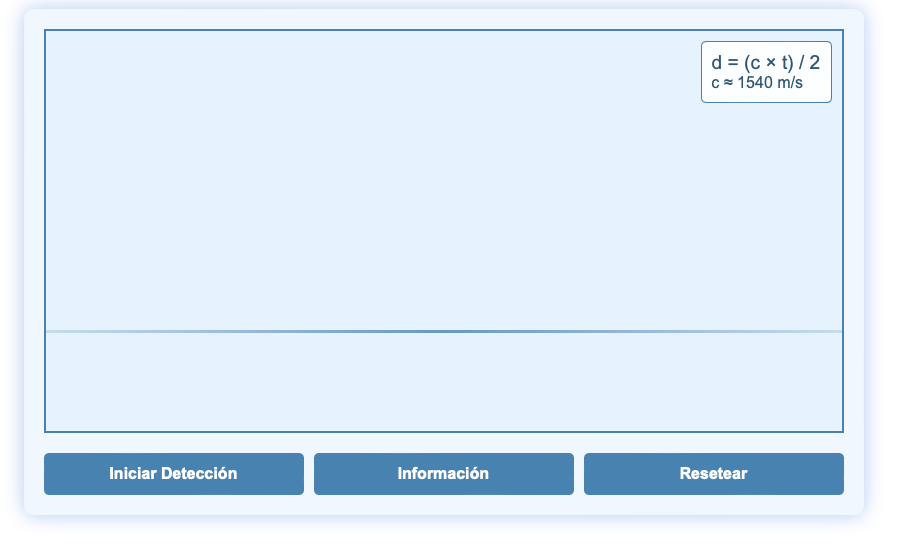

Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
Figura 12: Accede al tutorial de el proceso de ecolocalización ultrasónica.
Conclusiones
Las imágenes obtenidas a través del ultrasonido proporcionan información valiosa sobre la morfología y funcionalidad de los tejidos, lo que permite la detección de enfermedades y lesiones. La calidad de las imágenes depende de varios factores, incluidos los parámetros del transductor, la calidad del equipo y la experiencia del operador.
Entender estos principios básicos de la ecografía es fundamental para interpretar correctamente las imágenes y reconocer las diferentes estructuras anatómicas. La sonografía se ha convertido en una herramienta diagnóstica invaluable en la medicina moderna, permitiendo a los profesionales de la salud visualizar el interior del cuerpo de manera segura y no invasiva.
Evalua tus conocimientosReferencias
[1] Kremkau, F. W. (2018). Diagnostic Ultrasound: Principles and Instruments. Elsevier.
[2] McLeod, T. R. (2013). An Introduction to Ultrasound. The Journal of Clinical Ultrasound, 41(4), 217-223.
